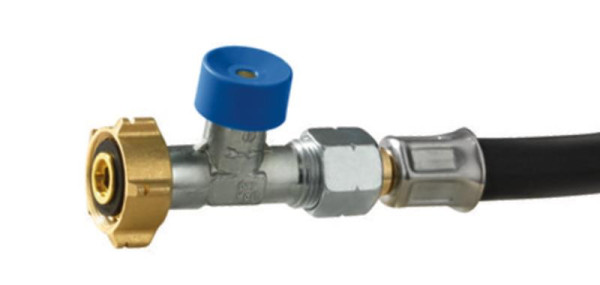

Caramatic ConnectDrive

Bezpečnostní vysokotlaká plynová hadice Caramatic ConnectDrive o délce 750 mm s integrovanou mechanickou pojistkou proti prasknutí hadice (SBS), navržená pro bezpečné vytápění a provoz plynových spotřebičů za jízdy v karavanech a obytných automobilech. Slouží k propojení plynových lahví s připojením G.2 (Shell-F) používaných ve Švýcarsku (CH) a v Belgii (BE) k nástěnnému nízkotlakému regulátoru tlaku plynu (např. Caramatic DriveOne / DriveTwo, Truma DuoControl / MonoControl CS) se vstupním vnějším závitem AG M20 × 1,5.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

305226

Hmotnost:

0,42 kg

1 257,55 Kč

1 039 Kč bez DPH

Prodloužená délka 750 mm je schválena a určena pro instalace s výsuvnými držáky plynových lahví. Integrovaná pojistka SBS v případě poškození či utržení hadice okamžitě uzavře přívod plynu přímo u lahve a zabrání nebezpečnému úniku.

Hlavní přednosti:

• Integrovaná pojistka proti prasknutí hadice (SBS) splňuje evropské normy pro provoz topení za jízdy.
• Přesně přizpůsobená pro švýcarské a belgické plynové lahve s připojením G.2 (Shell-F).
• Prodloužená délka 75 cm zaručuje dostatečnou flexibilitu pro moderní výsuvné držáky a kolejnice lahví.
• Špičková mrazuvzdornost až do -30 °C zajišťuje spolehlivou funkčnost i při náročném zimním kempování.
• Konstruována pro maximální provozní přetlak až PS 30 bar s vysokou rezervou pevnosti.
• Standardizované šroubení AG M20 × 1,5 pro přímé připojení k nástěnným kempingovým regulátorům.

Technické specifikace a parametry

Typ produktu

Vysokotlaké hadicové vedení s pojistkou proti prasknutí (SBS)

Modelová řada

Caramatic ConnectDrive

Délka hadice

750 mm (75 cm)

Schválení pro země

Švýcarsko (CH), Belgie (BE)

1. Připojení (k regulátoru)

Vnější závit AG M20 × 1,5 (převlečná matice)

2. Připojení (k lahvi)

G.2 (Shell-F / švýcarské a belgické lahve)

Rozměry pryžové hadice

6,3 × 5 mm (vnitřní světlost × síla stěny)

Maximální povolený tlak

PS 30 bar

Teplotní odolnost

Mrazuvzdorná do -30 °C

Integrovaná ochrana

Mechanická hadicová pojistka SBS (Schlauchbruchsicherung) s manuálním resetem

Specifické určení délky 750 mm

Pouze pro držáky plynových lahví s výsuvným zařízením

Kategorie dílu

Plynová technika, vysokotlaké bezpečnostní hadice a příslušenství k regulátorům

Využití

Propojení národních plynových lahví s nástěnným systémem pro provoz plynu za jízdy

Rozsah dodávky:

• 1× Vysokotlaká hadice Caramatic ConnectDrive 750 mm (G.2 × M20 × 1,5 s pojistkou SBS)
(Upozornění: Nástěnný regulátor tlaku plynu, plynový filtr ani plynová lahev nejsou součástí dodávky.)

Doporučení k bezpečné montáži, aktivaci SBS a údržbě:

• Použití pro výsuvné mechanismy: Hadici o délce 750 mm používejte výhradně u lahvových schránek vybavených výsuvným systémem; hadice nesmí být při zasunutí nikde skřípnuta, ostře zalomena ani vystavena oděru o hrany.
• Uvedení do provozu (reset SBS): Po otevření ventilu plynové lahve stiskněte a podržte zelené tlačítko pojistky proti prasknutí hadice (SBS) po dobu cca 5 sekund, aby se vyrovnal tlak v hadici a otevřel se průtok plynu.
• Kontrola těsnosti spojů: Po každé výměně lahve a dotažení šroubení ověřte těsnost spojů detekčním sprejem na únik plynu nebo pěnidlem; nikdy nezkoušejte těsnost otevřeným plamenem.
• Interval výměny: Vysokotlaké bezpečnostní plynové hadice v kempingovém provozu podléhají stárnutí a je nutné je vyměnit nejpozději do 5 let od data výroby vyznačeného na těle hadice.
