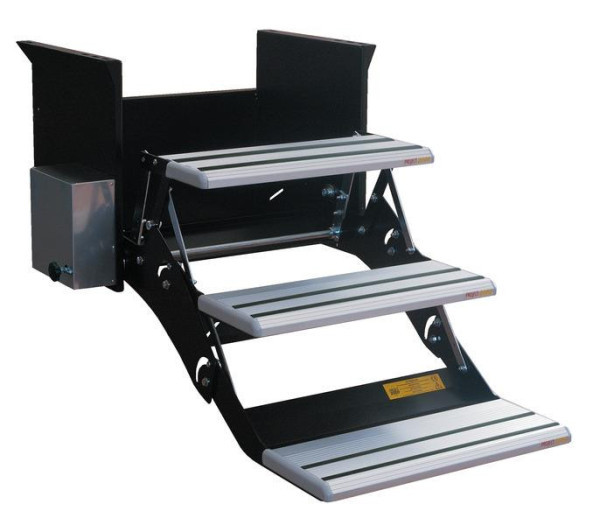

Elektrický tříblový schůdek Serie U 550 mm (12 V, pro velké obytné vozy)

Doprava zdarma

Komfortní tříblový elektrický schůdek řady Serie U s šířkou nášlapu 550 mm zajišťuje pohodlný nástup do největších obytných automobilů třídy Liner. Systém na 12 V bezpečně překonává výšku až 90 cm a disponuje inteligentní řídicí jednotkou pro kompletní ovládání všech mechanických funkcí.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

310574

Hmotnost:

36,24 kg

36 602,62 Kč

30 250 Kč bez DPH

Robustní celokovová konstrukce s motorem na pravé straně unese zátěž 200 kg. Součástí sady je kabeláž s LED kontrolkou a provozním spínačem. Vzhledem k vysokému mechanickému namáhání šasi a zapojení do palubní sítě svěřte montáž výhradně odbornému kempingovému servisu.

Hlavní přednosti elektrického schůdku Serie U:

• Tříblová konstrukce ideálně překonává extrémní zástavbovou výšku od 80 do 90 cm nad zemí.
• Masivní kovové šasi s nadstandardní nosností 200 kg zaručuje absolutní stabilitu při nášlapu.
• Kompletní elektroinstalační sada obsahuje 6m svazek kabelů, jistič a přehledné schéma zapojení.
• Integrovaná LED kontrolka v balení spolehlivě signalizuje aktuální polohu vysunutí schůdku.
• Výkonný 12V motor s odběrem 5 A je bezpečně situován na pravé vnější straně konstrukce.
• Multifunkční řídicí modul zajišťuje plynulý, tichý a zcela synchronizovaný pohyb všech stupňů.

Technické specifikace
Konstrukční typ / Počet stupňů	Elektricky výsuvný nástupní schůdek / 3-stupňový (3-stufig)
Čistá šířka samotného nášlapu	550 mm
Celková vnější šířka schůdku	646 mm
Provozní napětí / Jmenovitý proud	12 V DC / 5 A (vyžaduje jištění přiloženým bezpečnostním spínačem)
Maximální statická nosnost ramene	200 kg
Materiál / Umístění motoru	Zesílený kov s ochrannou vrstvou / Pravá strana (Motor rechts)
Celková čistá váha zařízení	29 kg

Rozsah dodávky v balení a instalační informace:

• Obsah balení: 1× 3-stupňový elektrický schůdek Serie U (šířka 550 mm), 1× centrální multifunkční řídicí jednotka, kompletní propojovací kabelový svazek o délce 6 m, vnitřní provozní a bezpečnostní spínač, LED kontrolka pro montáž na palubní desku, pojistkový set 5 A a technické schéma zapojení.
• Instalační upozornění: Výrobek je dodáván s kompletní silovou elektroinstalací určenou pro stejnosměrný okruh 12 V. Součástí dodávky nejsou specifické ocelové montážní adaptéry ani upevňovací šrouby pro fixaci k podvozkovému rámu konkrétního typu obytného vozidla, které je nutné zvolit podle dispozic nosného šasi. Systém vyžaduje precizní nastavení koncových dorazů elektroniky.

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ: Tříblový elektrický schůdek je těžké mechanické zařízení namáhané dynamickými rázy při nastupování a vibracemi za jízdy. Z bezpečnostních důvodů a pro zamezení poškození podlahové konstrukce vozu musí mechanické ukotvení k šasi a zapojení do 12V sítě (ideálně s blokací rozjezdu při vysunutém stavu) provádět výhradně autorizovaný odborný kempingový servis. Neodborná montáž může způsobit uvolnění schůdku za jízdy nebo zkrat elektroinstalace. LED kontrolku instalujte na dobře viditelné místo u řidiče a před každým odjezdem se vizuálně přesvědčte, že jsou všechny tři stupně kompletně zasunuté. Nikdy nestoupejte na schůdek, dokud se motor zcela nezastaví v koncové poloze. V zimním období pravidelně čistěte mechanismus ramen od sněhu, soli a ledu, aby nedošlo k zablokování převodů a spálení motoru.
