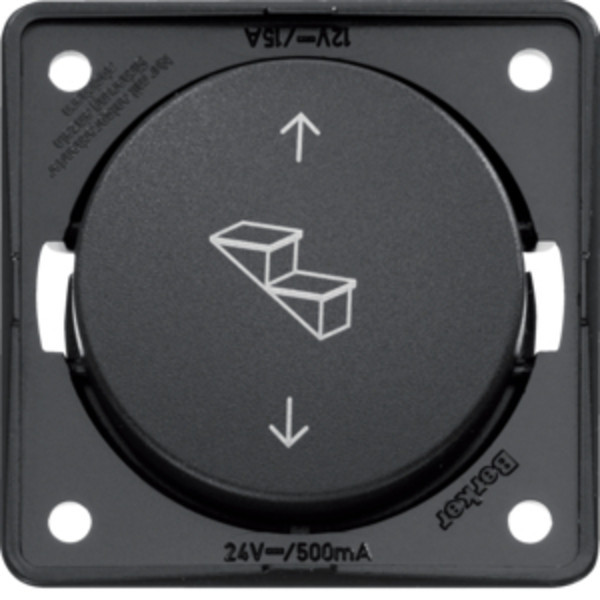

Kolébkový tlačítkový spínač pro elektrický schůdek vestavný 12/24 V 4 kontakty 2x přepínací antracit matný Berker INTEGRO Flow/Pure

Originální vestavný kolébkový tlačítkový spínač pro ovládání elektrického nástupního schůdku v moderním matném antracitovém odstínu z modulárního spínacího programu Berker INTEGRO, navržený pro komfortní a spolehlivé vysouvání i zasouvání schůdků v obytných automobilech, karavanech a expedičních vestavbách. Tlačítko s vratným momentovým mechanismem disponuje čtyřmi kontakty a dvěma přepínacími okruhy (2× přepínač / NO-NC), což umožňuje bezpečné reverzní řízení směru chodu elektromotoru schůdku (Thule, Omni-Step, Project 2000 apod.).Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302749

Hmotnost:

0,0410 kg

526,71 Kč

435 Kč bez DPH

Kompaktní provedení řady Berker INTEGRO spojuje nadčasový minimalistický design s vysokou mechanickou odolností a díky standardním plochým konektorům šířky 4,8 mm / 6,3 mm zajišťuje rychlou montáž i spolehlivý kontakt v palubních elektrických systémech s napětím dvanáct i dvacet čtyři voltů.

Hlavní přednosti:

• Špičkový německý standard Berker z prémiové instalační série INTEGRO Flow / Pure.
• Dva nezávislé přepínací kontakty (2x přepínač) ideální pro reverzaci chodu pohonů schůdků.
• Momentová vratná funkce klapky (tlačítko se po uvolnění automaticky vrací do středové klidové polohy).
• Připojení pomocí standardizovaných plochých nožových kontaktů (Faston) pro rychlé zapojení.
• Elegantní matný antracitový povrch ladící s moderními interiéry a ovládacími panely nástaveb.
• Univerzální použití pro palubní elektroinstalace s napětím 12 V i 24 V DC.

Technické specifikace a parametry

Typ produktu

Kolébkový tlačítkový spínač pro nástupní schůdek (Wipptaster)

Výrobce / Značka

Berker (série INTEGRO)

Jmenovité napětí a proud

12 V DC / 1 A případně 24 V DC / 0,5 A

Konfigurace kontaktů

4 kontakty / 2× přepínač (rozpínací nebo spínací okruh)

Typ připojení

Ploché nožové konektory (Faston) 6,3 mm / 4,8 mm

Barevné provedení / povrch

Antracitová matná (přibližně RAL 7021)

Materiálové provedení

Vysoce odolný technický termoplast (bez halogenů)

Způsob montáže

Vestavba do rámečků Berker INTEGRO se zadní upevňovací klecí / šrouby

Funkční určení

Ovládání vysouvání a zasouvání elektrických výsuvných a sklopných schůdků

Kategorie dílu

Elektroinstalace pro obytná auta, spínací program Berker INTEGRO, tlačítka 12 V / 24 V

Využití

Vstupní dveřní prostory, nábytkové stěny a vstupní panely obytných aut a karavanů

Rozsah dodávky:

• 1× Kolébkový tlačítkový spínač schůdku Berker INTEGRO (antracitový, provedení v samoobslužném balení SB)
(Upozornění: Krycí krycí rámeček Berker INTEGRO, dotyková ochranná zadní krabička ani ploché konektory nejsou součástí dodávky a objednávají se samostatně.)

Doporučení k instalaci, zapojení a bezpečnosti:

• Bezpečnost při instalaci: Před zapojením vodičů odpojte napájení nástavby vyjmutím příslušné pojistky schůdku v hlavním rozvaděči vozidla.
• Spínání silových zátěží: Spínač má jmenovité zatížení 1 A (12 V) / 0,5 A (24 V); pokud váš elektrický schůdek nevyužívá integrovanou řídicí elektroniku s koncovými spínači a spíná přímo vysoký proud motoru (často 8 až 15 A), zapojte tlačítko výhradně přes pomocná výkonová přepínací relé.
• Kabelové spoje: K napojení použijte kvalitně nalisované plně izolované ploché fastonové dutinky; dbejte na správné polaritní křížení vodičů pro správnou orientaci chodu schůdku (stisk nahoru = zasunout, stisk dolů = vysunout).
• Montáž do rámečku: Mechanismus spínače zacvakněte do příslušného jedno- či vícenásobného rámečku Berker INTEGRO Flow nebo Pure a zezadu upevněte do elektroinstalační krabičky chránící kontakty před dotykem.
• Údržba: Matný povrch kolébky otírejte suchým hadříkem z mikrovlákna nebo jemně navlhčenou utěrkou; nepoužívejte agresivní čističe na bázi alkoholu ani rozpouštědla.
