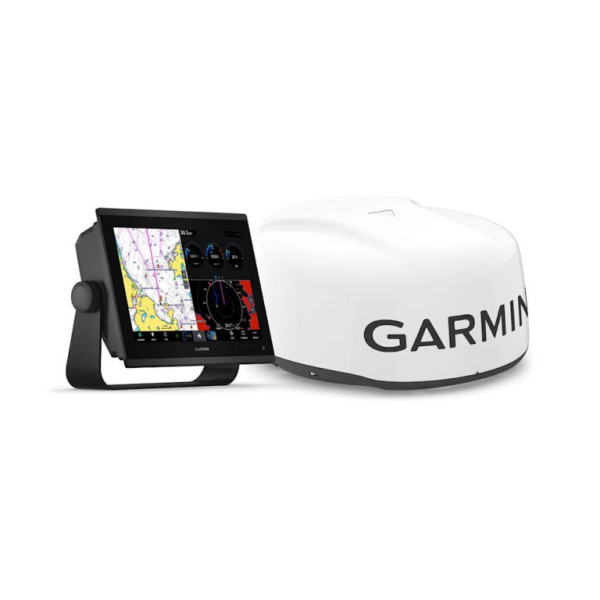

Navigace námořní GPSMAP® 1223xsv, sada s radarem GMR 18 HD3

Doprava zdarma

Kompletní kapitánský set pro nekompromisní navigaci, vyhledávání ryb a stoprocentní bezpečnost za každého počasí! Akční sada námořního chartplotteru Garmin GPSMAP 1223xsv a špičkového kopulovitého radaru Garmin GMR™ 18 HD3 představuje ultimátní technologické zázemí pro střední a větší plavidla. Tento set vám poskytne detailní přehled o situaci pod hladinou díky integrovanému 1kW sonaru a zároveň zajistí dokonalé sledování okolního provozu, pobřeží a blížících se bouří za husté mlhy, silného deště nebo v nejtemnější noci.Více informací

Obvykle do 3 dnů od objednání

Obj. číslo:

743790

Hmotnost:

3 kg

Varianty produktu:

144 314,00 Kč

119 268 Kč bez DPH

Základem sady je prémiový chartplotter s dotykovým IPS displejem typu WXGA s úhlopříčkou 12,1 palce (30,7 cm) a rozlišením 1280 × 800 pixelů. Obrazovka vyniká vynikajícími pozorovacími úhly, věrným podáním barev a speciální antireflexní vrstvou, která zaručuje bezproblémovou čitelnost i přes polarizační sluneční brýle. Robustní šasi o rozměrech 30,8 × 22,8 cm splňuje přísný stupeň vodotěsnosti IPX7 a je navrženo pro montáž na klasický závěsný držák nebo pro čistou zápustnou montáž do palubní desky. Druhým klíčovým prvkem sady je kompaktní 18palcový kopulovitý radar GMR 18 HD3 s výkonem 4 kW, který se k chartplotteru připojuje přes námořní síť Garmin Marine Network. Radar disponuje pokročilou technologií potlačení šumu, funkcí dynamic auto gain pro automatické přizpůsobení okolním podmínkám a funkcí target tracking (MARPA) pro sledování a identifikaci nebezpečných cílů v okolí lodi. O bleskovou lokalizaci a plynulý výpočet tras se stará citlivý integrovaný 10Hz přijímač GPS, GLONASS a Galileo.

Hlavní přednosti sady Garmin GPSMAP 1223xsv s radarem GMR 18 HD3:

• Námořní radar GMR 18 HD3 v balení: Výkonný 4kW kopulovitý radar poskytuje spolehlivou detekci objektů, lodí a pevniny na velkou vzdálenost. Výrazně zvyšuje bezpečnost plavby při snížené viditelnosti, v noci nebo při průjezdu hustým provozem a umožňuje sledovat pohyb bouřkových mraků.
• Integrovaný 1kW sonarový modul: Chartplotter podporuje přímé zapojení sonarových sond bez nutnosti dokupovat externí černé skříňky. Nabízí jednokanálový tradiční CHIRP sonar, skenování dna ClearVü s vysokým rozlišením a boční skenování SideVü v širokém frekvenčním spektru (až do 1200 kHz). Podporovány jsou i revoluční sondy Panoptix™ a LiveScope™.
• Brilantní 12" WXGA IPS displej: Špičková kapacitní dotyková obrazovka poskytuje čistý obraz, bleskovou odezvu, široké pozorovací úhly a perfektní čitelnost přes polarizovaná skla, což eliminuje nepříjemné odlesky světla od vodní hladiny.
• Kompletní síťová integrace s lodí: Propojte celou loď do jednoho ekosystému. Díky dvěma portům námořní sítě Garmin, rozhraní J1939 pro data motoru a plné kompatibilitě se sítěmi NMEA 2000 a NMEA 0183 můžete z jedné obrazovky ovládat lodní radary, autopiloty, sledovat AIS cíle nebo ovládat palubní audio Fusion-Link.
• Systémy OneHelm, SmartMode a ActiveCaptain: Funkce OneHelm integruje systémy a ovládání digitálního spínání od partnerských výrobců přímo na displej. Rozhraní SmartMode vám umožní jedním dotykem změnit rozvržení informací na všech propojených obrazovkách kapitánského můstku najednou. Integrovaná Wi-Fi pak zajišťuje bezdrátové propojení s bezplatnou mobilní aplikací ActiveCaptain.

Technické specifikace

Značka / Výrobce

Garmin

Obsah sady a modelu

Chartplotter GPSMAP® 1223xsv s integrovaným sonarem + námořní kopulovitý radar GMR™ 18 HD3

Vlastnosti displeje

Plnoformátový dotykový IPS displej WXGA, průměr úhlopříčky 12,1″ (činná plocha 26,2 × 16,3 cm), rozlišení 1280 × 800 pixelů, čitelnost přes polarizované sluneční brýle

Fyzické rozměry a hmotnost

30,8 × 22,8 × 8,2 cm, celková hmotnost přístroje činí 3,0 kg (6,6 libry)

Stupeň krytí a montáž

Vodotěsnost podle standardu IPX7, možnosti instalace pomocí přibaleného klasického závěsného držáku nebo zapuštěním (zápustná montáž) přímo do panelu

Satelitní přijímač

Integrovaný vysoce citlivý 10Hz přijímač pro poziční systémy GPS, GLONASS a Galileo s podporou zpřesňujícího systému WAAS

Specifikace integrovaného sonaru

Výstupní výkon 1 kW. Tradiční sonar: jednokanálový CHIRP (70/83/200 kHz, Low, Medium, High CHIRP). ClearVü a SideVü skenování: frekvence 260/455/800/1000/1200 kHz

Podpora námořních map

Základní mapa celého světa, tabulky přílivu a odlivu, plná podpora moderních map Garmin Navionics+™ a Garmin Navionics Vision+™, vestavěná funkce automatického vykreslování vrstevnic Garmin Quickdraw Contours

Kapacita databáze a sloty

Dva sloty pro paměťové karty microSD™ na zadní straně přístroje, paměť pro uložení až 50 000 trasových bodů, 100 plavebních tras a 50 prošlých tras (stop)

Elektrické parametry

Vstupní napájecí rozsah 10 až 32 V DC, typický odběr proudu při 12 V činí 1,68 A, maximální odběr 3,56 A, maximální spotřeba energie při 10 V je 43,0 W

Drátová rozhraní a porty

1 × 12pinový port pro sonarovou sondu, 1 × NMEA 2000®, 1 × vstup NMEA 0183, 1 × výstup NMEA 0183 (Tx), 2 × port sítě Garmin Marine Network™, 1 × port J1939, 1 × BNC vstupní port videa, 1 × HDMI výstupní port videa, porty USB

Bezdrátové technologie

Místní sítě Garmin Wi-Fi®, ANT+® konektivita pro dálkové ovladače, bezdrátová technologie Bluetooth® (včetně podpory volání)

Rozšířená podpora senzorů

Plná přímá podpora pro Panoptix™ a LiveScope™ sondy, zpětná kompatibilita s externími černými skříňkami sonarů řady Garmin GSD™ a GCV™

Integrované námořní systémy a plavební funkce:

• Bezpečný přehled s AIS a DSC: Podpora sledování pozic okolních komerčních plavidel pomocí systémů AIS a přímé zobrazení pozičních dat z lodních VHF vysílaček s technologií DSC pro zvýšení celkové bezpečnosti na frekventovaných trasách.
• Pokročilé funkce pro plavbu (SailAssist): Integrované specializované jachtařské nástroje, zobrazení startovní čáry regat, cílové linie, vylepšená růžice větru, směrové linie kurzů a časy přílivů a odlivů.
• Komfortní ovládání s GRID™ a dálkovými ovladači: Chartplotter lze vedle dotykové obrazovky pohodlně ovládat na dálku pomocí externí klávesnice Garmin GRID nebo bezdrátových ovladačů, a díky hlasovým zvukovým upozorněním máte okamžitý přehled o kritických stavech plavidla.

Doporučení pro správnou instalaci, zapojení sítě a péči:

1. Výběr montáže a usazení: Při zápustné montáži do panelu palubní desky použijte přiloženou šablonu pro přesný výřez a dbejte na důkladné utěsnění, aby se zamezilo zatékání vlhkosti za přístroj. Ponechte kolem zadního chladiče dostatečný prostor pro přirozenou cirkulaci vzduchu. Pokud zvolíte montáž na závěsný držák, ujistěre se, že je podklad pod šrouby dostatečně pevný, aby bezpečně udržel 3kg váhu přístroje při nárazech na vlnách.
2. Instalace námořního radaru GMR 18 HD3: Radarovou kopuli namontujte na pevný vyvýšený bod lodi (střechu kabiny, radarový oblouk nebo stěžeň) s čistým výhledem v rozsahu 360 stupňů a bez překážek v horizontální ose vysílání. Datový ocelový stíněný kabel od radaru zapojte do jednoho ze dvou portů sítě Garmin Marine Network na zadní straně chartplotteru. Napájecí kabel radaru připojte k palubnímu napájení přes odpovídající jistič.
3. Zapojení námořní sítě a napájení: Přístroj podporuje široké vstupní napětí od 10 do 32 V DC, což umožňuje spolehlivou instalaci do 12V i 24V palubních soustav. Napájecí kabel doporučujeme osadit odpovídající pojistkou. Vzhledem k integrovanému 1kW sonaru a připojenému radaru má tato sestava vyšší odběr proudu (chartplotter samostatně až 3,56 A při 12 V), proto dimenzujte palubní kabeláž a bateriovou kapacitu s dostatečnou rezervou.
4. Připojení sondy a konfigurace map: Kompatibilní sonarovou sondu zapojte přímo do 12pinového portu na zadní straně přístroje (sonda se prodává samostatně). Vložte paměťové karty microSD s mapovými podklady Garmin Navionics+™ do slotů chráněných krytkou. Zapněte v menu integrovanou Wi-Fi a propojte přístroj s aplikací ActiveCaptain ve vašem smartphonu pro bezdrátové aktualizace a aktivaci vrstvy Garmin Quickdraw Contours pro automatické mapování hloubek vlastním plavidlem.
5. Údržba dotykového IPS displeje a radaru: Chartplotter i radar disponují vysokou voděodolností, avšak usazená mořská sůl může po odpaření vody na dotykovém skle zanechávat bílý povlak nebo zanášet kontakty. Displej a kopuli radaru čistěte výhradně navlhčeným měkkým hadříkem z mikrovlákna a čistou sladkou vodou. Nikdy nepoužívejte agresivní chemické čističe, okenice nebo drsné houbičky, které by mohly poškodit speciální antireflexní vrstvu umožňující čtení přes polarizační brýle. Po skončení plavby doporučujeme na chartplotter nasadit ochranný plastový kryt (součást balení), který displej chrání před dlouhodobým UV zářením.

Důležité upozornění k provozu: Garmin GPSMAP® 1223xsv v sadě s radarem GMR™ 18 HD3 je pokročilý námořní navigační a detekční systém. Tento model **neobsahuje sonarovou sondu v balení** – pro plnohodnotné využití tradičního CHIRP sonaru, ClearVü a SideVü skenování je bezpodmínečně nutné k přístroji dokoupit a připojit kompatibilní sonarovou sondu Garmin odpovídající vašemu typu plavidla a hloubce revíru. Tento model **nepodporuje starší mapové formáty BlueChart g3, BlueChart g3 Vision, LakeVü g3 ani rastrové mapy** (kompatibilní je výhradně s moderním formátem Garmin Navionics+™ a Garmin Navionics Vision+™). Zařízení nemá samostatný BNC konektor pro připojení externí GPS antény (vyžaduje interní 10Hz anténu; v případě instalace do ocelových či celokovových kajut, kde je stíněn výhled na oblohu, je nutné polohová data přivést přes síť NMEA 2000 z externí síťové antény). Systém nepodporuje automatický výpočet silničních tras pro motorová vozidla na pevnině a není kompatibilní s fitness platformou Garmin Connect™. Provoz námořního radaru podléhá legislativním předpisům – mikrovlnné záření vysílané radarem může být zdraví škodlivé, proto nespouštějte vysílání radaru, pokud se v těsné blízkosti kopule nacházejí osoby. Navigační funkce, radarové cíle MARPA a kotevní alarm slouží pouze jako asistenční pomůcky – kapitán plavidla nese plnou odpovědnost za bezpečné vedení lodi, sledování plavební dráhy a dodržování námořních předpisů COLREG.
