Parkovací asistent s LED displejem, 4 černé senzory

Kompletní elektronický parkovací asistenční systém se 4 černými ultrazvukovými senzory, digitálním LED displejem s integrovaným reproduktorem o hlasitosti 73 dB a centrální řídicí jednotkou na jmenovité napětí 12 V, navržený pro bezpečné couvání, snadné manévrování ve stísněných prostorech a spolehlivou prevenci kolizí u osobních automobilů, dodávek, obytných vozidel i karavanů. Systém využívá 4 vysoce přesné ultrazvukové senzory instalované do zadního nárazníku s detekčním úhlem 90° a pracovní frekvencí 40 kHz, které v reálném čase měří vzdálenost k překážce v rozsahu od 0 do 2,5 m s bleskovou odezvou pouhých 300 ms.Více informací

Skladem nejméně 1 ks, zítra je to u Vás

Obj. číslo:

752629

Hmotnost:

0,20 kg

340,16 Kč

281 Kč bez DPH

Přehledný kompaktní displej zobrazuje přesnou číselnou vzdálenost a čtyřbarevný grafický segmentový indikátor bezpečných zón, doplněný o akustickou signalizaci s proměnnou frekvencí pípání v rozsahu 0,1 až 1,5 m. Součástí sady je montážní vykružovací vrták o průměru 22,5 mm, velkorysá kabeláž pro bezproblémové vedení vozem i oboustranné lepicí pásky pro pevnou fixaci komponent.

Hlavní přednosti:

• Čtyři zapuštěné ultrazvukové senzory v elegantní černé barvě s širokým snímacím úhlem 90°.
• Přesná detekce překážek v celkovém rozsahu 0 až 2,5 m s rychlou odezvou systému 300 ms.
• Kombinovaná vizuální a akustická výstraha – čtyřbarevný LED indikátor a bzučák s hlasitostí 73 dB.
• Akustický varovný alarm s proměnnou frekvencí tónu při přiblížení v rozmezí 0,1 až 1,5 m.
• Široký rozsah pracovního napětí 10,5 až 16 V a nízká maximální spotřeba energie do 3,6 W.
• Kompletní montážní příslušenství včetně vykružováku 22,5 mm a dlouhých propojovacích kabelů.

Technické specifikace a parametry

Typ produktu

Parkovací asistenční systém se 4 senzory (Parking assistance system)

Jmenovité napájecí napětí

12 V

Pracovní rozsah napětí

10,5–16 V

Jmenovitý proudový odběr

20–200 mA

Provozní proudová spotřeba

50–180 mA

Maximální příkon systému

3,6 W

Detekční vzdálenost systému

0–2,5 m

Rozsah akustického alarmu

0,1–1,5 m

Hlasitost zvukové signalizace

73 dB

Pracovní ultrazvuková frekvence

40 kHz

Detekční úhel senzorů

90°

Doba odezvy senzorů

300 ms

Montážní průměr senzorů

22,5 mm

Počet ultrazvukových senzorů

4 ks (černé provedení)

Délka kabelů senzorů

Přibližně 2,5 m (dvoupólový konektor)

Délka kabelu k displeji

Přibližně 5,6 m

Délka napájecího kabelu jednotky

Přibližně 1 m (třípólový konektor)

Rozměry LED displeje (Š × H × V)

10,0 × 3,0 × 2,0 cm

Rozměry řídicí jednotky (Š × H × V)

9,0 × 6,0 × 2,2 cm

Provozní teplota řídicí jednotky

-30 až +80 °C

Provozní teplota LED displeje

-20 až +60 °C

Provozní teplota reproduktoru

-30 až +80 °C

Kategorie dílu

Autopříslušenství, elektronika pro vozidla, parkovací systémy

Využití

Osobní automobily, užitkové vozy, dodávky, obytná auta a karavany

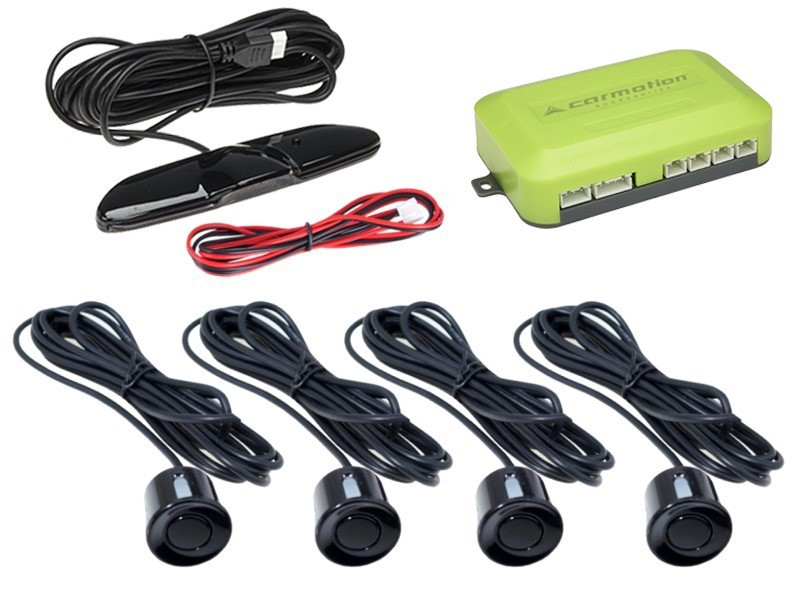

Rozsah dodávky:

• 4× Ultrazvukový senzor v černé barvě s kabelem délky přibližně 2,5 m a 2pinovým konektorem
• 1× Centrální řídicí jednotka systému
• 1× Napájecí kabel pro řídicí jednotku délky přibližně 1 m s 3pinovým konektorem
• 1× Digitální LED displej s integrovaným reproduktorem a kabelem délky přibližně 5,6 m
• 1× Speciální frézovací vrták (vykružovák) do nárazníku o průměru 22,5 mm
• 2× Oboustranná samolepicí páska pro montáž jednotky a displeje
• 1× Uživatelský návod a montážní pokyny

Doporučení k instalaci, zapojení a údržbě:

• Výška a rozteč senzorů: Senzory instalujte do nárazníku ve výšce 50 až 70 cm nad zemí a dbejte na jejich rovnoměrné rozestupy; při příliš nízké montáži by systém mohl reagovat na profil vozovky.
• Správná orientace čidel: Při osazování čidel do vyvrtaných otvorů o průměru 22,5 mm zkontrolujte směrovou značku na zadní straně senzoru (zpravidla šipka nahoru), aby byl zaručen správný detekční úhel 90°.
• Elektrické připojení: Napájecí kabel řídicí jednotky připojte k elektrickému obvodu zpětného světlometu (couvacího světla); systém se tak automaticky aktivuje pouze při zařazení zpětného chodu.
• Vedení kabeláže: Kabel displeje o délce 5,6 m veďte pod prahovými lištami nebo těsněním sloupků mimo dosah ostrých hran karoserie a horkých částí výfukového potrubí.
• Údržba senzorů v zimě: Pro zachování bezchybné detekce udržujte čelní plochy černých senzorů čisté, bez nánosů bláta, námrazy, sněhu nebo soli; při mytí vysokotlakým čističem nesměrujte trysku ze vzdálenosti menší než 30 cm přímo na těsnění senzorů.
