Parkovací asistent s LED displejem, 4 sříbrné senzory

Kompletní elektronický parkovací asistenční systém se 4 stříbrnými ultrazvukovými senzory, digitálním LED displejem s integrovaným reproduktorem o hlasitosti 73 dB a centrální řídicí jednotkou na jmenovité napětí 12 V, navržený pro bezpečné couvání, pohodlné parkování ve stísněných prostorách a spolehlivou prevenci kolizí u osobních automobilů, dodávek, obytných vozů i karavanů se stříbrnými či světlými nárazníky. Systém využívá 4 vysoce citlivé ultrazvukové senzory zapuštěné do zadního nárazníku s detekčním úhlem 90° a pracovní frekvencí 40 kHz, které přesně monitorují prostor za vozidlem v celkovém rozsahu od 0 do 2,5 m s bleskovou odezvou pouhých 300 ms.Více informací

Skladem nejméně 1 ks, zítra je to u Vás

Obj. číslo:

752630

Hmotnost:

0,20 kg

340,16 Kč

281 Kč bez DPH

Přehledný kompaktní displej zobrazuje číselnou vzdálenost od překážky a čtyřbarevný grafický segmentový indikátor bezpečnostních zón, doplněný o akustickou signalizaci s proměnnou frekvencí tónu v dosahu 0,1 až 1,5 m. Součástí dodávky je montážní vykružovací vrták o průměru 22,5 mm, velkorysá kabeláž pro pohodlné protažení interiérem vozu i oboustranné lepicí pásky pro pevnou fixaci modulů.

Hlavní přednosti:

• Čtyři zapuštěné senzory v elegantní stříbrné barvě ideální pro sladění se stříbrným lakem nárazníku.
• Přesná ultrazvuková detekce překážek v celkovém rozsahu 0 až 2,5 m s bleskovou reakcí 300 ms.
• Dvojitá vizuální i zvuková signalizace – čtyřbarevný LED ukazatel zón a varovný bzučák s hlasitostí 73 dB.
• Plynulá změna frekvence akustického alarmu při přiblížení k překážce v rozmezí 0,1 až 1,5 m.
• Široký rozsah provozního napětí 10,5 až 16 V a nízká energetická spotřeba do 3,6 W.
• Kompletní instalační sada včetně montážního vykružováku 22,5 mm a dlouhých kabelů.

Technické specifikace a parametry

Typ produktu

Parkovací asistenční systém se 4 senzory (Parking assistance system)

Jmenovité napájecí napětí

12 V

Pracovní rozsah napětí

10,5–16 V

Jmenovitý proudový odběr

20–200 mA

Provozní proudová spotřeba

50–180 mA

Maximální příkon systému

3,6 W

Detekční vzdálenost systému

0–2,5 m

Rozsah akustického alarmu

0,1–1,5 m

Hlasitost akustické signalizace

73 dB

Ultrazvuková pracovní frekvence

40 kHz

Snímací úhel senzorů

90°

Reakční doba odezvy

300 ms

Montážní průměr senzorů

22,5 mm

Počet senzorů v balení

4 ks (stříbrné provedení)

Délka kabelů jednotlivých senzorů

Přibližně 2,5 m (dvoupólový konektor)

Délka kabelu k LED displeji

Přibližně 5,6 m

Délka napájecího kabelu jednotky

Přibližně 1 m (třípólový konektor)

Rozměry LED displeje (Š × H × V)

10,0 × 3,0 × 2,0 cm

Rozměry řídicí jednotky (Š × H × V)

9,0 × 6,0 × 2,2 cm

Provozní teplota řídicí jednotky

-30 až +80 °C

Provozní teplota LED displeje

-20 až +60 °C

Provozní teplota reproduktoru

-30 až +80 °C

Kategorie dílu

Autodoplňky, autoelektronika, parkovací asistenční systémy

Využití

Osobní automobily, dodávky, SUV, obytná auta a karavany

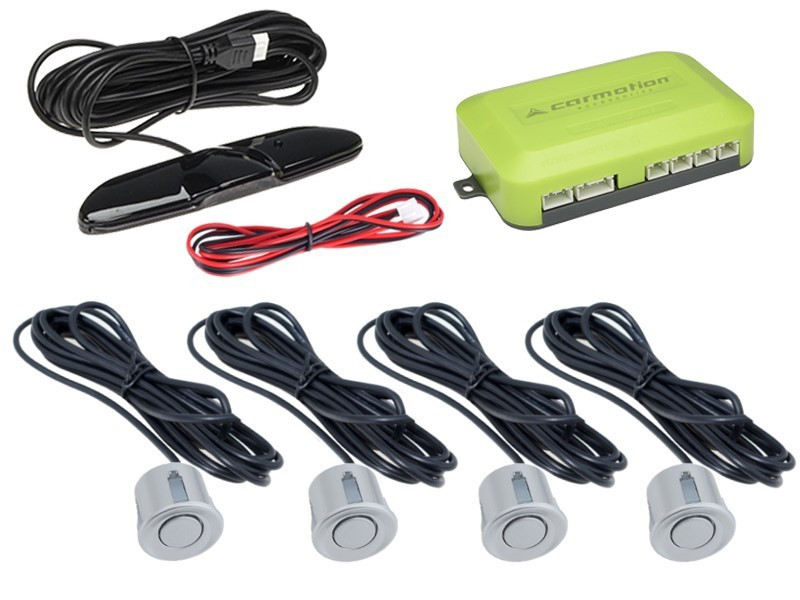

Rozsah dodávky:

• 4× Ultrazvukový senzor ve stříbrné barvě s kabelem délky přibližně 2,5 m a 2pinovým konektorem
• 1× Centrální řídicí modul systému
• 1× Napájecí kabel řídicí jednotky délky přibližně 1 m s 3pinovým konektorem
• 1× Digitální LED displej s integrovaným reproduktorem a propojovacím kabelem délky přibližně 5,6 m
• 1× Montážní frézovací vrták (vykružovák) do nárazníku o průměru 22,5 mm
• 2× Oboustranná samolepicí páska pro upevnění řídicí jednotky a displeje
• 1× Uživatelský návod s podrobnými pokyny k montáži

Doporučení k montáži, elektrickému zapojení a údržbě:

• Umístění na nárazníku: Vrtání otvorů přiloženým vykružovákem 22,5 mm provádějte ve výšce 50 až 70 cm od povrchu vozovky; senzory rozmístěte symetricky s rovnoměrnými rozestupy podél zadního nárazníku.
• Směrová orientace čidel: Při vsazování stříbrných senzorů do otvorů dbejte na správnou polohu vyznačenou šipkou na zadní straně těla čidla (směřující vzhůru), která zajišťuje správný vyzařovací úhel 90° bez falešných odrazů od vozovky.
• Elektrické připojení: Napájecí kabel zapojte paralelně k žárovce couvacího světla; asistenční systém se tak automaticky aktivuje pouze při zařazení zpětného chodu.
• Bezpečné vedení kabeláže: Kabel displeje o délce 5,6 m veďte interiérem vozu pod plastovými prahovými lištami a čalouněním sloupků mimo pohyblivé mechanické díly a ostré hrany plechů.
• Údržba v zimním období: Pro zachování stoprocentní funkčnosti udržujte čelní plochy stříbrných senzorů v čistotě bez nánosů soli, bláta, námrazy a sněhu; při mytí vozu tlakovou myčkou nesměrujte trysku z bezprostřední blízkosti přímo na těsnicí kroužky senzorů.
