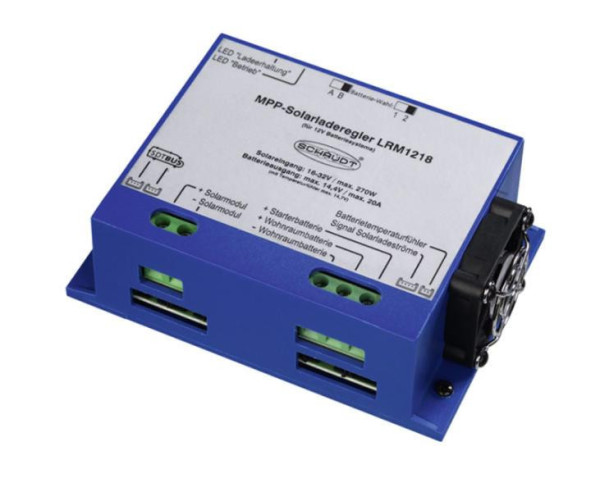

Regulátor solární MPPT Schaudt LRM 1218 (do 270 W, 12 V)

Doprava zdarma

Inteligentní solární MPPT regulátor Schaudt LRM 1218 je špičkový taktovaný měnič napětí určený pro optimální správu a maximální energetický výtěžek ze solárních panelů v obytných automobilech a karavanech. Díky pokročilé technologii MPP (Maximum Power Point Tracking) tento regulátor neustále vyhledává ideální pracovní bod solárních modulů bez ohledu na intenzitu slunečního svitu, teplotu panelu či aktuální stav nabití akumulátoru. Nabíjení probíhá pomocí precizní vícestupňové charakteristiky IUoU, která je díky přiloženému teplotnímu čidlu plně teplotně kompenzována.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

303277

Hmotnost:

0,65 kg

9 234,12 Kč

7 632 Kč bez DPH

Zásadní výhodou je schopnost paralelního dobíjení startovací baterie a plná integrace do továrních elektrobloků (EBL) Schaudt pomocí vestavěné sběrnice SDT-Bus.

Hlavní přednosti:

• Vysoce efektivní MPPT měnič: Zajišťuje maximální efektivitu přenosu energie ze solárního panelu do baterie i při nepříznivých světelných podmínkách a polojasnu.
• Inteligentní duální dobíjení: Primárně nabíjí palubní (obytnou) baterii proudem až 20 A. Po dokončení její hlavní fáze automaticky udržuje startovací baterii proudem 2,5 A.
• Systémová sběrnice SDT-Bus: Umožňuje přímé systémové propojení s moderními elektrobloky Schaudt pro zobrazování solárních proudů na centrálních panelech vozidla.
• Zpětná kompatibilita (Analog): Integrovaný výstup s analogovým signálem dovoluje bezproblémové napojení a upgrade i u starších palubních systémů a ukazatelů.

Technické specifikace

Typ regulátoru / Princip regulace

Taktovaný solární regulátor / MPP (Maximum Power Point)

Maximální podporovaný výkon panelů

270 Wp

Jmenovité napětí / Vstupní rozsah z panelů

12 V / 16 V – 32 V DC

Max. nabíjecí proud (Nástavba / Startovací)

20 A (pro obytnou baterii) / 2,5 A (pro startovací baterii)

Podporované typy baterií (4 předvolby)

6-článkové 12V olověné kyselinové, AGM, gelové (Blei-Gel)

Nabíjecí charakteristika / Rozsah napětí

IUoU / 13,2 V – 14,7 V (teplotně řízený konec nabíjení)

Datová rozhraní / Indikace stavu

SDT-Bus sběrnice + analogový signální výstup / 2x LED dioda

Rozsah dodávky:

• 1× Solární MPPT regulátor Schaudt LRM 1218 s integrovaným tichým ventilátorem
• 1× Teplotní čidlo baterie TF 20 A (délka kabelu 2 m)
• 1× Teplotní čidlo baterie TF 50 A (délka kabelu 5 m) pro flexibilní vzdálenou montáž
• 1× Sada propojovacích kabelů (včetně kabelu pro integraci do bloků Schaudt EBL)
• Není součástí: Solární panely, střešní průchodky, montážní šrouby šasi ani samotný centrální elektroblok EBL.

Důležitá upozornění pro nastavení, chlazení a elektrické zapojení:

• Správná volba typu baterie a instalace čidla: Před prvním spuštěním systému musíte na těle regulátoru bezpodmínečně nastavit správný typ vaší palubní baterie pomocí integrovaných přepínačů (volba mezi tekutou kyselinou, AGM nebo gelem). Každá technologie vyžaduje odlišné napěťové hladiny v rozsahu 13,2 V až 14,7 V – chybné nastavení vede k rychlé sulfataci, nebo naopak k přebíjení a destrukci akumulátoru. Na svorky obytné baterie mechanicky připevněte jedno z dodaných teplotních čidel (TF 20 A nebo TF 50 A). Toto čidlo v reálném čase upravuje koncové nabíjecí napětí podle teploty elektrolytu. V zimních mrazech napětí bezpečně zvyšuje pro plné nabití a v letním žáru ho naopak snižuje, aby se předešlo nebezpečnému plynování baterie.
• Pořadí připojování vodičů a provoz ventilátoru: Při instalaci solárního systému striktně dodržujte pravidlo bezpečného postupu: **nejprve k regulátoru LRM 1218 připojte palubní 12V baterii (případně ho propojte s EBL blokem), a teprve jako druhý krok zapojte přívodní kabely od solárních panelů.** Pokud byste k regulátoru připojili osvícené panely bez připojené baterie, hrozí okamžité spálení vnitřních obvodů přístroje. Regulátor disponuje integrovaným chlazením s velmi tichým ventilátorem. Ten se spouští automaticky pouze při vysokém solárním zisku a plném výkonu. Přesto doporučujeme regulátor namontovat na dobře větrané místo s dostatečným prostorem kolem chladicích otvorů a nikdy jej nezakrývat textiliemi či izolačními materiály.
