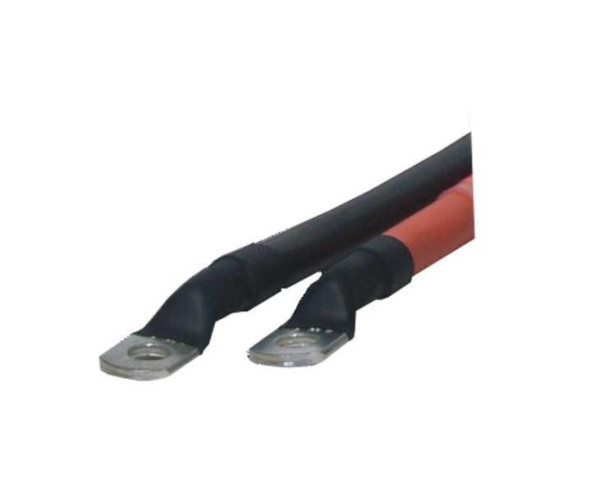

Sada připojovacích kabelů k měniči napětí SMI 1000 12 V průřez 25 mm² délka 1000 mm s oky M8

Vysoce dimenzovaná 12V připojovací kabelová sada o průřezu 25 mm² a délce 1000 mm pro sinusové měniče napětí SMI 1000, navržená pro bezpečné a bezeztrátové propojení měniče s palubní nástavbovou baterií v obytných automobilech, karavanech a vestavbách. Sada obsahuje červený (kladný) a černý (záporný) flexibilní vodič osazený na jedné straně kvalitními kabelovými oky M8 pro přímé připojení na pólové svorky nebo sběrnici.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

303370

Hmotnost:

0,20 kg

1 571,31 Kč

1 299 Kč bez DPH

Masivní měděné jádro minimalizuje úbytky napětí při vysokých proudových odběrech a kabely lze v případě potřeby zkrátit na míru konkrétní instalace.

Hlavní přednosti:

• Průřez 25 mm² dimenzovaný přímo pro vysoké proudové zatížení 1000W měničů napětí.
• Robustní kabelová oka M8 pro pevné a spolehlivé přišroubování k bateriovým svorkám.
• Minimální přechodový odpor a zanedbatelné úbytky napětí i při špičkovém odběru proudu.
• Zřetelné barevné rozlišení (červená / černá) pro bezpečnou instalaci bez rizika přepólování.
• Možnost individuálního zkrácení délky vodičů podle prostorového uspořádání elektroinstalace.
• Vysoce flexibilní provedení usnadňující protahování stísněnými prostory pod sedadly či v mezipodlaze.

Technické specifikace a parametry

Typ produktu

Stejnosměrná připojovací sada kabelů k měniči (Kabelsatz)

Určeno pro zařízení

Sinusový měnič napětí SMI 1000 (12 V)

Průřez vodiče

25 mm²

Délka kabelů

1000 mm (1,0 m)

Zakončení

Kabelová oka s otvorem M8 na jedné straně

Jmenovité systémové napětí

12 V DC

Barevné značení

1× červená (+), 1× černá (-)

Možnost úpravy délky

Ano (lze zkrátit dle potřeby a zakončit odpovídající koncovkou)

Kategorie dílu

Elektroinstalace pro obytná auta, bateriové rozvody, měniče napětí

Využití

Připojení 12V měničů napětí k akumulátoru s minimálními ztrátami

Rozsah dodávky:

• 1× Připojovací kabel 25 mm² červený (kladný pól, délka 1000 mm, oko M8)
• 1× Připojovací kabel 25 mm² černý (záporný pól, délka 1000 mm, oko M8)
(Upozornění: Pojistkové pouzdro, hlavní DC pojistka ani pólové svorky baterie nejsou součástí sady.)

Doporučení k instalaci a bezpečnostní pokyny:

• Jištění vedení: Na kladný (červený) kabel bezpodmínečně zařaďte odpovídající DC pojistku (např. Mega-Fuse) co nejblíže k pólu baterie (maximálně do 20–30 cm), dimenzovanou podle příkonu měniče.
• Co nejkratší trasa: Měnič napětí umístěte co nejblíže k akumulátoru; kratší vedení výrazně snižuje napěťový úbytek a omezuje zahřívání kabeláže při plném zatížení.
• Zkracování kabelů: V případě zkrácení vodičů použijte k nalisování nových ok výhradně k tomu určené šestihranné lisovací kleště; nedokonalé nalisování způsobuje vysoký přechodový odpor a nebezpečí požáru.
• Pevné dotažení kontaktů: Šroubové spoje na svorkách akumulátoru i svornících měniče důkladně dotáhněte předepsaným momentem a pravidelně kontrolujte jejich pevnost.
