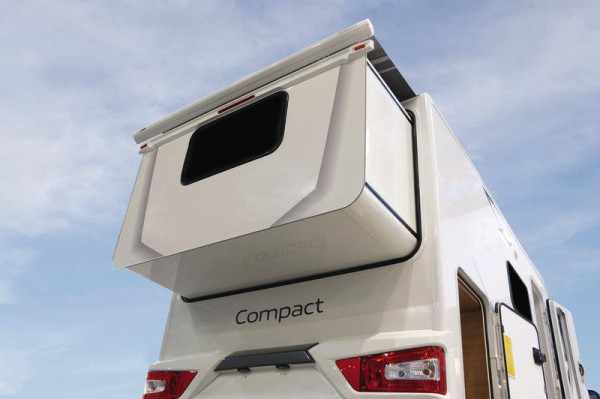

Výsuvný systém Smart Room Kit 700mm, pro slide-out, patentovaný, 12V/24V

Doprava zdarma

Patentovaný prostorově úsporný výsuvný systém Smart Room Kit 700mm včetně elektronické řídicí jednotky představuje nejefektivnější technologii bočních výsuvů (slide-out) na světě. Tento inovativní kompaktní mechanismus je navržen pro kompletní integraci přímo do stěn obytných automobilů, expedičních vozidel nebo speciálních nástaveb. Díky tomu, že je celá mechanika schovaná uvnitř stěnové konstrukce, neubírá systém drahocenné centimetry z vnitřního interiéru a nabízí mnohem více reálného obytného prostoru než jakékoli jiné běžné výsuvné systémy.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

310609

Hmotnost:

26,50 kg

99 285,70 Kč

82 054 Kč bez DPH

Základem celého kitu jsou 4 robustní hliníkové rohové profily s integrovanými pohonnými jednotkami, které zajišťují plynulé a dokonale synchronizované vysunutí boxu až o 750 mm. Systém je napájen přes inteligentní měnič (konvertor) 12/24V a řízen centrální programovatelnou sběrnicí, která hlídá rovnoměrný chod všech čtyř elektromotorů, čímž eliminuje jakékoli křížení či zasekávání výsuvného modulu během manipulace.

Hlavní přednosti výsuvného systému Smart Room Kit:

• Světově nejefektivnější slide-out: Kompletní integrace mechanických prvků do stěn vozidla maximalizuje vnitřní podlahovou plochu po zasunutí i vysunutí.
• Čtyřbodový synchronizovaný pohon: Každý roh disponuje vlastním výkonným motorem. Centrální jednotka neustále kalibruje jejich rychlost pro naprosto rovný chod.
• Hybridní napájení 12V / 24V: Přiložený konvertor umožňuje snadnou instalaci jak do klasických obytných vozů (12V), tak do těžkých expedičních nákladních automobilů (24V).
• Variabilita finálního materiálu: Výsuvný box (kabinu) si můžete zkonstruovat z libovolných sendvičových panelů a materiálů přesně podle designu vašeho vozu.
• Prémiové hliníkové profily: Rohové lišty ze speciální slitiny hliníku zaručují extrémní torzní tuhost, dlouhou životnost a stoprocentní odolnost vůči korozi.

Technické specifikace
Typ produktu / Určení	Integrovaný stěnový výsuvný systém (Slide-out Kit) pro obytná auta
Konstrukční délka / Délka výsuvu	700 mm / Maximální prodloužení (výsuv) o 750 mm
Počet hnacích motorů	4× samostatný synchronní elektromotor
Pracovní napětí systému	12 V / 24 V DC (pomocí přiloženého inteligentního měniče)
Materiál mechanických částí	Vysokopevnostní extrudovaný hliník

Rozsah dodávky v balení a konstrukční pokyny:

• 4× hliníkové rohové profily s integrovanou mechanickou pohonnou jednotkou pro výsuv 750 mm
• 4× přesné synchronní hnací motory
• 1× centrální elektronická řídicí a programovatelná skříň (Steuerungsbox)
• 4× propojovací silové kabely k motorům
• 1× napěťový konvertor 12/24V

DŮLEŽITÉ UPOZORNĚNÍ K MONTÁŽI: Součástí základní dodávky není vodicí montážní rám ani samotná prázdná kabina/box výsuvu. Vodicí rám je nutné objednat samostatně přesně podle požadovaného rozměru výřezu ve stěně vašeho vozidla. Výsuvný box (stěny, podlahu a strop) si následně zhotovíte z vámi zvolených sendvičových materiálů. S návrhem konstrukce vám rádi pomohou naši specialisté nebo autorizovaní prodejci.

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ: Instalace integrovaného systému slide-out Smart Room Kit představuje zásadní a nevratný zásah do nosné konstrukce stěn a tuhosti karoserie vozidla. Vyžaduje absolutní přesnost při vyřezávání otvorů a montáži vodicího rámu, stejně jako precizní zapojení elektronické správy motorů. Důrazně doporučujeme svěřit plánování a kompletní montáž specializované karavanové dílně. Jakákoli nepřesnost v geometrii může vést k zatékání vody, netěsnostem, zvýšenému opotřebení převodů nebo zablokování výsuvu. Nikdy neaktivujte výsuvný systém, pokud je vozidlo v pohybu.
