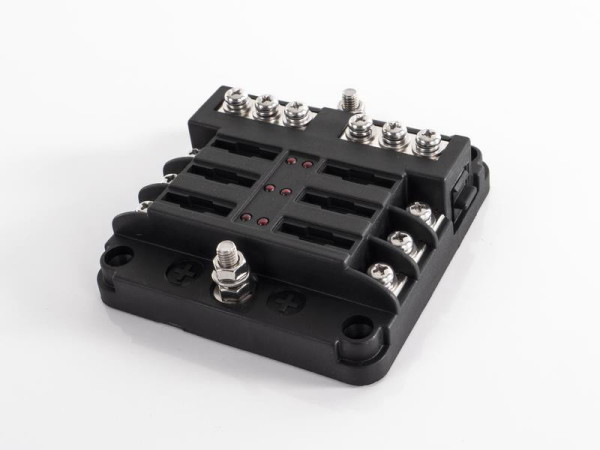

6násobný držák pojistky

Kompaktní šestinásobný stejnosměrný napájecí rozdělovač s držákem nožových pojistek, světelnou signalizací poruchy a ochranným krytem od specializované značky Carbest, navržený pro profesionální a bezpečné uspořádání dvanáctivoltové i čtyřiadvacetivoltové elektroinstalace v obytných automobilech, karavanech, dodávkách a lodích. Rozvodný blok umožňuje samostatné jištění až šesti nezávislých elektrických okruhů s maximálním zatížením 30 A na jeden výstup a celkovou proudovou zatížitelností celého bloku až 100 A.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302842

Hmotnost:

0,18 kg

669,86 Kč

554 Kč bez DPH

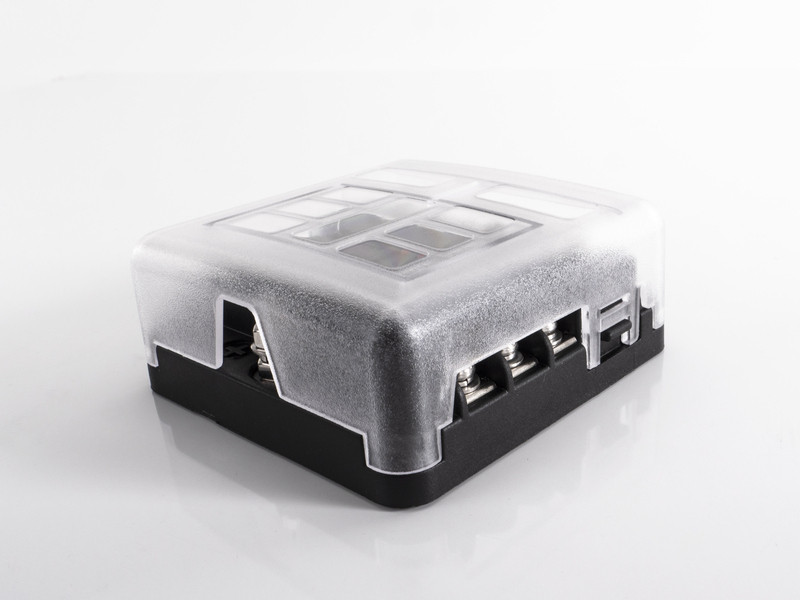

Každá pozice je vybavena červenou kontrolní světelnou diodou, která se při přepálení příslušné pojistky okamžitě rozsvítí, což umožňuje bleskovou diagnostiku závady bez nutnosti zdlouhavého proměřování obvodů. Průhledný nacvakávací plastový kryt spolehlivě chrání kontakty před prachem, vlhkostí i náhodným zkratem a sada více než 70 piktogramových samolepek zajišťuje přehledné označení jednotlivých spotřebičů.

Hlavní přednosti:

• Šest nezávislých jištěných větví pro přehledné a bezpečné uspořádání palubní sítě.
• Integrované červené světelné kontrolky pro okamžitou vizuální signalizaci přepálené pojistky.
• Vysoká proudová zatížitelnost až 30 A na jednotlivý okruh a 100 A pro celou sběrnici.
• Široký rozsah provozního stejnosměrného napětí až do 32 V vhodný pro palubní sítě 12 V i 24 V.
• Průhledný ochranný kryt chránící svorky a pojistky před mechanickým poškozením a nečistotami.
• Bohatá sada více než 70 symbolických štítků pro jednoznačné označení každého spotřebiče.

Technické specifikace a parametry

Typ produktu

Pojistková a rozvodná skříňka pro stejnosměrný proud

Výrobce / Značka

Carbest

Počet jištěných obvodů

Maximálně 6 okruhů

Jmenovité provozní napětí

12 V DC (maximálně až 32 V DC)

Maximální proudové zatížení jednoho obvodu

30 A

Maximální celkové proudové zatížení

100 A

Typ kompatibilních pojistek

Standardní automobilové nožové pojistky (ploché nožové provedení)

Indikace stavu

Červené světelné diody pro signalizaci přerušeného obvodu

Délka

87,8 mm

Šířka

88,0 mm

Výška

36,5 mm

Barevné provedení

Černá základna, průhledný vrchní kryt

Materiál základny a víka

Tepelně odolný termoplast a polykarbonát

Kategorie dílu

Elektroinstalace pro obytná auta, baterie, pojistky a rozdělovače napájení

Využití

Jištění světel, čerpadel, kompresorové chladničky, topení a USB zásuvek

Rozsah dodávky:

• 1× Napájecí pojistkový rozdělovač Carbest pro 6 okruhů se světelnou signalizací
• 1× Průhledný ochranný plastový kryt
• 4× Upevňovací montážní šroub
• 1× Sada více než 70 samolepicích identifikačních štítků a piktogramů
(Upozornění: Nožové pojistky nejsou součástí dodávky a volí se podle proudové náročnosti připojených spotřebičů.)

Doporučení k instalaci, zapojení a bezpečnosti:

• Bezpečnostní odpojení: Před montáží a zapojováním kabelů vždy zcela odpojte nástavbovou i startovací baterii, aby nedošlo k nechtěnému zkratu.
• Přívodní kabeláž: Hlavní přívodní kabel dimenzujte s ohledem na celkový předpokládaný odběr proudu (až 100 A) a opatřete jej hlavní pojistkou co nejblíže u zdroje.
• Volba hodnot pojistek: Do jednotlivých slotů osazujte nožové pojistky přesně podle průřezu vodičů dané větve a příkonu připojeného spotřebiče, maximálně však do hodnoty 30 A na okruh.
• Pevná montáž: Rozdělovač upevněte pomocí čtyř přiložených vrutů na suché, dobře větrané a snadno přístupné místo uvnitř technického prostoru vozidla.
• Přehledné značení: Po osazení pojistek nalepte na krycí víko příslušné piktogramy z přiloženého archu, což usnadní rychlou orientaci při údržbě i případné závadě.
