Kompletní řídicí a indikační systém CBE PC210, 12 V, černý

Doprava zdarma

Mikroprocesorem řízený kompletní indikační a napájecí systém CBE PC210 v elegantním černém provedení představuje špičkové centrální řešení pro kompletní správu a kontrolu elektroinstalace v obytných automobilech, karavanech a dodávkových vestavbách. Systém se skládá z designového LED ovládacího panelu a výkonové rozvodné skříně, která sdružuje veškeré ochranné pojistky na jednom místě. Tato centrála umožňuje přehledné monitorování stavu palubního napětí a inteligentní distribuci 12V energie.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302600

Hmotnost:

2,20 kg

10 304,24 Kč

8 516 Kč bez DPH

Systém zajišťuje komplexní dohled nad startovací (automobilovou) i servisní (spotřebitelskou) baterií, nabízí přesné měření hladiny v nádrži na čerstvou vodu a integruje akustický i vizuální alarm pro signalizaci plné odpadní nádrže. Vedle správy napájení vodního čerpadla a vnějšího osvětlení disponuje PC210 také pokročilými funkcemi, jako je automatické relé pro paralelní propojení akumulátorů za jízdy, chytré řízení autochladničky, integrovaná ochrana proti hlubokému vybití baterií a přesné měření vnitřní i vnější teploty pomocí přiložených senzorů.

Hlavní přednosti:

• Inteligentní správa baterií: Monitoruje napětí startovací i nástavbové baterie (B1-B2) a zajišťuje udržovací nacházení startovací baterie z přípojky 230 V.
• Kompletní kontrola nádrží: Zobrazuje stav čisté vody a automaticky varuje při kritickém naplnění odpadní (šedé) nádrže.
• Pokročilý bateriový manažer: Integrovaná elektronická ochrana odpojí spotřebiče při hrozícím hlubokém vybití, čímž výrazně prodlužuje životnost akumulátorů.
• Automatické dělicí relé: Zabezpečuje bezpečné spojení baterií pro dobíjení z alternátoru během jízdy a jejich okamžité rozpojení při vypnutí motoru.
• Sledování vnitřního i vnějšího klimatu: Samostatná teplotní čidla v reálném čase přenášejí údaje o teplotě v interiéru i venku přímo na displej.

Technické specifikace

Typ produktu

Kompletní mikroprocesorový řídicí a indikační systém

Jmenovité napětí

12 V DC (stejnosměrný proud)

Barevné provedení panelu

Černá (matný povrch)

Rozměry ovládacího panelu (Š × V)

170 × 80 mm

Hlavní funkce řízení

Vodní čerpadlo, vnější světlo, chladnička (AES / plyn / 12 V), paralelní nabíjení

Jištění systémů

Integrovaná nožová pojistková skříň (12 V distribuční blok)

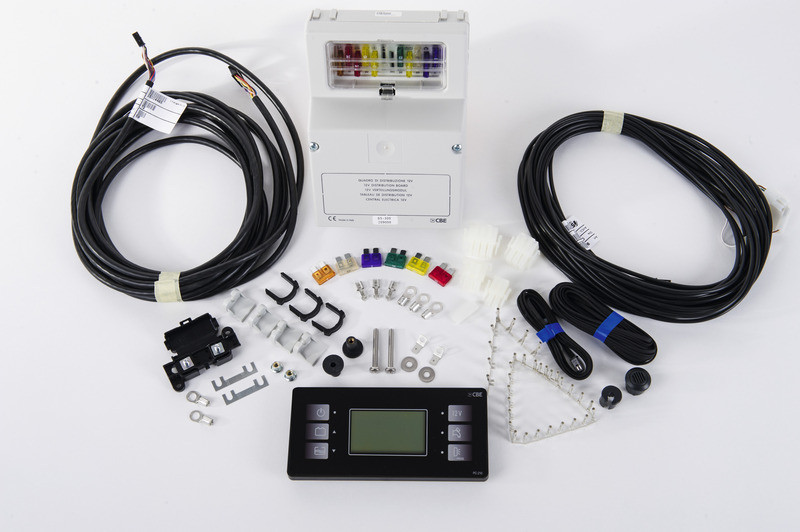

Rozsah dodávky:

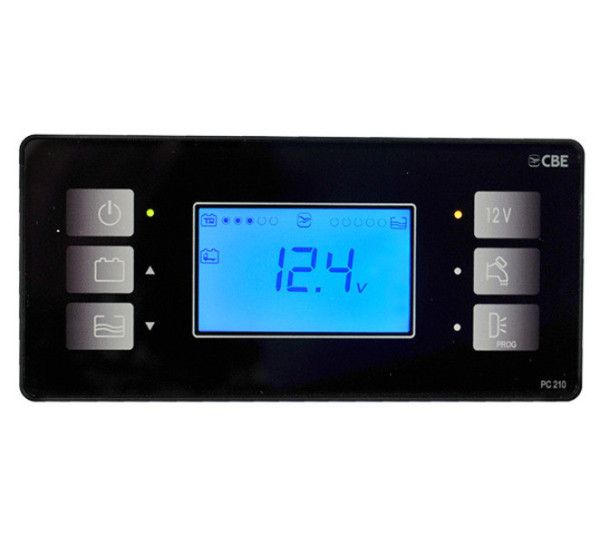

• 1× Hlavní LCD/LED ovládací indikační panel v černé barvě
• 1× Centrální 12V rozvodná a pojistková skříň (DS300)
• 1× Datový propojovací kabel pro ovládací panel o délce 6 m
• 1× Kompletní svazek kabelů pro zapojení tankových sond o délce 6 m
• 2× Teplotní čidlo (vnitřní s kabelem 1,5 m a vnější s kabelem 5 m)
• 1× Instalační sféra obsahující 50 kusů autopojistek a hlavní výkonové držáky pojistek k oběma akumulátorům

Důležitá instalační a provozní upozornění:

• Odborná montáž elektroinstalace: Zapojení centrálního 12V distribučního bloku a jeho propojení se startovacím a servisním akumulátorem vyžaduje pokročilé znalosti autoelektriky. Všechny silové vodiče (zejména mezi alternátorem, startovací baterií, nástavbovou baterií a rozvodným blokem) musí být správně dimenzovány podle délky trasy (doporučujeme průřezy 6 až 10 mm²) a bezprostředně u pólů baterií osazeny přiloženými výkonovými pojistkami. Nesprávná montáž může způsobit fatální úbytky napětí nebo riziko zkratu a požáru.
• Kompatibilita sond nádrží: Pro správné zobrazování stavu hladiny vody v čisté a odpadní nádrži na ovládacím panelu je nezbytné systém doplnit o kompatibilní odporové nebo tyčové sondy CBE (např. typ SPE pro čerstvou vodu a gumové kontaktní sondy SS/P pro odpadní vodu), které nejsou přímou součástí tohoto balení a volí se podle přesné výšky vašich nádrží.
• Správné nastavení chladničky: Centrální skříň obsahuje vestavěné relé pro napájení trojkombinačních absorpčních autochladniček za jízdy. Aby chladnička spínala na 12 V pouze tehdy, když běží motor (a nevybíjela stojící vozidlo), musí být do rozvodného bloku správně zapojen budicí signál „D+“ z alternátoru vozidla. Bez tohoto signálu nebude automatika paralelního dobíjení a napájení chladničky správně fungovat.
