Kontrolní panel Votronic VPC Jupiter 100 se Smart-Shuntem 100A

Doprava zdarma

Palubní počítač a multifunkční panel Votronic VPC Jupiter 100 (Votronic Power Control) se Smart-Shuntem 100A představuje špičkové integrované řídicí centrum pro menší obytná vozidla, kempingové vestavby a lodě. Tento propracovaný panel v kovovém designu sdružuje funkce několika nezbytných měřicích přístrojů do jediné přehledné jednotky s LCD displejem, což šetří instalační prostor na palubní desce a sjednocuje ovládání celé obytné části.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302617

Hmotnost:

1,02 kg

8 543,21 Kč

7 061 Kč bez DPH

Systém pracuje s přiloženým 100A měřicím bočníkem (Smart-Shunt), který nepřetržitě monitoruje veškeré toky proudů a napětí pro detailní přehled o stavu palubní baterie. Panel v sobě integruje plnohodnotný solární počítač pro sledování výkonu fotovoltaiky, vnitřní i vnější teploměr, hodiny, ukazatele stavu hladiny pro nádrž na čistou i odpadní vodu, a také silový spínač vodního čerpadla (do 16 A) s hlavním vypínačem palubní sítě. Nechybí ani programovatelná ochrana proti hlubokému vybití baterie a dvojitá USB nabíječka přímo na čelní stěně přístroje.

Hlavní přednosti:

• All-in-One palubní centrum: Sjednocuje kompletní monitoring baterie, solárního systému, teplot, stavu nádrží a silových spínačů do jednoho panelu.
• Přesný 100A Smart-Shunt: Měřicí bočník zajišťuje stoprocentní přehled o odběru, nabíjení a přesné zbývající kapacitě palubního akumulátoru v Ah i %.
• Programovatelná ochrana baterie: Umožňuje nastavit odpojení spotřebičů při kritickém poklesu kapacity baterie, čímž prodlužuje její celkovou životnost.
• Přímé spínání čerpadla do 16 A: Integrovaný spínač s ochranným relé dovoluje přímé zapojení a bezpečné spínání ponorných či tlakových čerpadel.
• Dvojitá USB zásuvka 2,5 A: Praktický nabíjecí port s výstupem 5 V na čelní straně panelu slouží pro rychlé dobíjení mobilních zařízení.

Technické specifikace

Typ produktu

Multifunkční kontrolní panel a palubní počítač

Modelové označení

Votronic VPC Jupiter 100

Měřicí bočník (Shunt)

Smart-Shunt 100 A (12 V DC)

Celkové vnější rozměry (Š × V × H)

200 × 65 × 30 mm

Vestavné rozměry (Š × V × H)

185 × 57 × 24 mm

USB nabíjecí rozhraní

Dvojitý USB port, 5 V / 2,5 A

Spínací kapacita čerpadla

Max. 16 A

Vlastní odběr proudu / Hmotnost

Klidový: 0,06 A, Max: 2 A / 200 g (panel)

Rozsah dodávky:

• 1× Kontrolní LCD panel Votronic VPC Jupiter

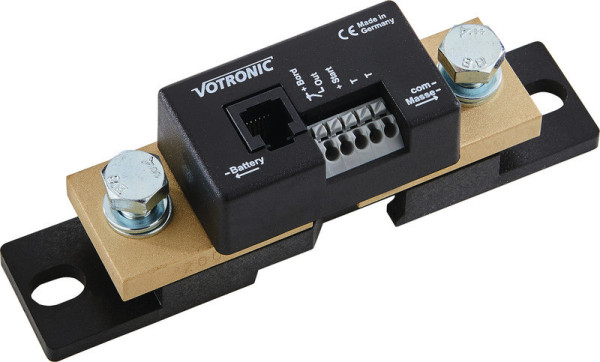

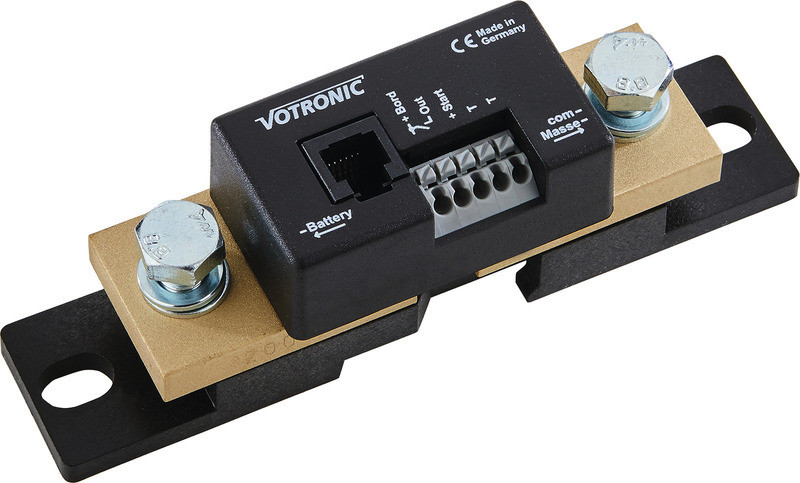

• 1× Měřicí bočník Smart-Shunt 100A s plastovým ochranným krytem
• 1× Propojovací kabel mezi panelem a bočníkem (délka 5 m)
• 1× Vnější teplotní senzor s kabelem
• 1× Vnitřní teplotní senzor (integrovaný v těle panelu)
• 1× Sada upevňovacího a montážního materiálu
• Není součástí: Snímače a sondy do nádrží na vodu, silová kabeláž k akumulátoru, solární regulátor dobíjení ani hlavní odpojovací relé (vše nutno objednat samostatně dle schématu instalace).

Důležitá instalační a provozní upozornění:

• Správné zapojení Smart-Shuntu: Pro přesné měření kapacity musí být bočník (Smart-Shunt) instalován jako první článek bezprostředně za záporným pólem (mínusem) měřené baterie. Žádný spotřebič ani nabíječka nesmí být ukostřeny přímo na baterii před bočníkem. Všechny mínusové kabely musí procházet přes stranu bočníku označenou jako LOAD.
• Prvotní synchronizace a nastavení: Po zapojení panelu plně nabijte palubní baterii na 100 % pomocí síťové nabíječky. V servisním menu panelu následně zadejte přesnou kapacitu akumulátoru v Ah a zvolte příslušný typ technologie baterie (Olovo, GEL, AGM, LiFePO4) kvůli správné kalibraci vybíjecích křivek.
• Snímání hladiny vody a limity: Pro měření stavu hladiny v nádržích je nutné panel propojit s kompatibilními měřicími sondami Votronic. Dbejte na to, aby komunikační kabeláž a propojovací 5m kabel nevedly v těsné blízkosti silových 230V kabelů nebo měničů napětí, což by mohlo způsobit elektromagnetické rušení přenosu dat.
