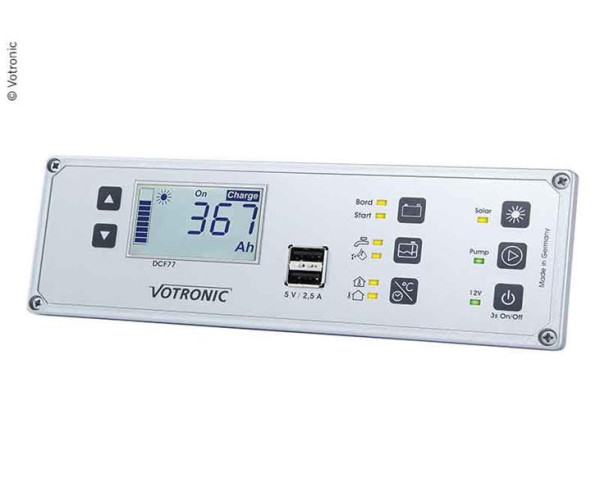

Kontrolní panel Votronic VPC Jupiter 400 se Smart-Shuntem 400A

Doprava zdarma

Palubní počítač a multifunkční panel Votronic VPC Jupiter 400 (Votronic Power Control) se Smart-Shuntem 400A představuje ultimátní řídicí centrum pro obytné vozy, dodávky a jachty. Tento komplexní systém sdružuje funkce několika samostatných měřicích přístrojů do jednoho designově čistého panelu s LCD displejem. Umožňuje kompletní správu a precizní monitoring energetické bilance i stavu vodního hospodářství na palubě.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302619

Hmotnost:

1,28 kg

10 705,23 Kč

8 847 Kč bez DPH

Srdcem systému je vysoce přesný bateriový počítač pracující s dodávaným 400A bočníkem (Smart-Shunt). Ten neustále monitoruje tekoucí proudy, napětí a přesný stav nabití akumulátoru. Vedle správy baterie panel integruje plnohodnotný solární počítač, ukazatele vnitřní a vnější teploty, digitální hodiny, ukazatel stavu hladiny v nádržích na čistou i odpadní vodu a hlavní vypínač vodního čerpadla (do 16 A) s hlavním odpojovačem palubní sítě. Jako bonus disponuje programovatelnou ochranou proti hlubokému vybití baterie a dvojitou USB nabíjecí zásuvkou na čelní straně.

Hlavní přednosti:

• All-in-One řešení: Spojuje bateriový počítač, solární regulátor, teploměr, ukazatele nádrží a silové spínače do jednoho elegantního panelu.
• Precizní Smart-Shunt 400A: Masivní měřicí bočník zajišťuje stoprocentně přesné sledování kapacity a toků proudu u vysoce zatížených palubních systémů.
• Ochrana proti hlubokému vybití: Integrovaný programovatelný odpojovač baterie sepne při poklesu pod nastavenou hodnotu v procentech zbývající kapacity.
• Spínač čerpadla do 16 A: Integrované relé umožňuje bezpečné přímé spínání tlakových nebo ponorných vodních čerpadel bez nutnosti externího relé.
• Čelní USB nabíječka: Praktický dvojitý USB port s výstupem 5 V / 2,5 A na přední desce pro rychlé dobíjení telefonů, tabletů či navigací.

Technické specifikace

Typ produktu

Multifunkční kontrolní panel a palubní počítač

Modelové označení

Votronic VPC Jupiter 400

Měřicí bočník (Shunt)

Smart-Shunt 400 A (trvalé zatížení 400 A, špičkové 600 A)

Integrované funkce měření

Kapacita akumulátoru (Ah / %), solární výkon (W / Wh), teploty (vnitřní/vnější), stav nádrží (čistá/odpadní v %)

Spínací výstupy

Hlavní vypínač, spínač čerpadla (max. 16 A)

USB nabíjecí výstup

Dvojitý USB, 5 V / 2,5 A

Napájecí napětí palubní sítě

12 V DC (nebo 24 V DC podle konfigurace příslušenství)

Rozsah dodávky:

• 1× Kontrolní LCD panel Votronic VPC Jupiter
• 1× Měřicí bočník Smart-Shunt 400A s plastovým ochranným krytem
• 1× Vnitřní teplotní senzor (integrovaný nebo kabelový)
• 1× Vnější teplotní senzor s propojovacím kabelem
• 1× Propojovací kabeláž mezi panelem a bočníkem (sběrnice)
• 1× Montážní šrouby a vrtací šablona
• Není součástí: Sondy a senzory do nádrží na čistou a odpadní vodu, silové kabely k baterii ani solární regulátor (vše nutno objednat samostatně dle konkrétních požadavků instalace).

Důležitá instalační a provozní upozornění:

• Správné zapojení Smart-Shuntu: Aby bateriový počítač měřil správně, musí být bočník (Smart-Shunt) zapojen jako vůbec první článek bezprostředně za záporným pólem (mínusem) měřené palubní baterie. Žádný spotřebič, nabíječka ani kostra vozidla nesmí být připojeny přímo na mínus pól baterie před bočníkem – veškeré záporné vodiče musí procházet až přes svorku bočníku označenou pro spotřebiče (LOAD). V opačném případě systém neuvidí všechny proudy a výpočet kapacity bude zcela chybný.
• První kalibrace baterie: Po dokončení montáže a prvním zapnutí panelu je bezpodmínečně nutné provést plné nabití akumulátoru na 100 % kapacity pomocí síťové nabíječky nebo solárního systému, aby se synchronizoval výchozí bod měření. V menu panelu je rovněž nutné nastavit přesnou jmenovitou kapacitu připojené palubní baterie v Ah a zvolit správný typ baterie (Olovo, GEL, AGM, LiFePO4) kvůli správnému výpočtu vybíjecích křivek.
• Kompatibilita s nádržemi: Měření hladiny vody v nádržích vyžaduje připojení kompatibilních senzorů Votronic (např. tyčové sondy FL, nádržové senzory 15-50 K atd.). Panel podporuje jak kapacitní, tak odporové metody měření. Nepoužívejte neoriginální sondy jiných značek, pokud neodpovídají specifikovaným signálovým rozsahům Votronic.
• Limity pro čerpadlo a USB porty: Integrovaný spínač čerpadla zvládne spínat trvalý proud do 16 A. U silnějších čerpadel nebo při použití více spotřebičů na tomto okruhu vždy použijte pomocné spínací relé. Čelní USB porty jsou určeny výhradně pro nabíjení drobných spotřebičů (např. smartphonů) a nesmí být přetěžovány nad hodnotu 2,5 A, jinak hrozí aktivace vnitřní tepelné pojistky.
• Ochrana kabeláže: Komunikační kabel mezi bočníkem a panelem nepokládejte do těsné blízkosti silných silových kabelů (např. od měničů napětí na 230 V), aby nedocházelo k elektromagnetickému rušení přenosu dat a zkreslování naměřených hodnot na displeji.
