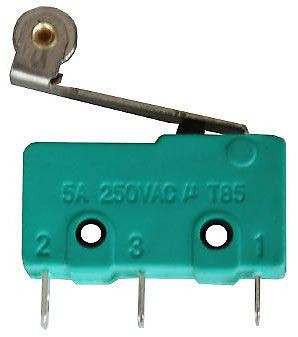

Mikrospínač ON-(ON) 1pol.250V/5A s páčkou 17mm

Spolehlivý jednopólový mikrospínač MSW-13 v konfiguraci ON-(ON) s kovovou páčkou o délce 17 mm je navržen pro precizní spínání obvodů s napětím do 250V a proudem až 5A v průmyslové automatizaci, domácích spotřebičích i modelářství.Více informací

Skladem nejméně 1 ks, pozítří je to u Vás

Obj. číslo:

709182

Hmotnost:

0,10 kg

17,75 Kč

15 Kč bez DPH

Tento spínač disponuje přepínacím kontaktem (SPDT) a pracuje v monostabilním režimu – poloha v závorce (ON) značí, že spínač je sepnutý pouze po dobu fyzického stlačení páčky a po uvolnění se pomocí interní pružiny automaticky vrací do výchozího stavu. Je vybaven třemi plochými konektory pro snadné připojení vodičů.

Hlavní přednosti mikrospínače MSW-13:

• Přepínací kontakt (SPDT): Umožňuje zapojení jako rozpínací (NC) i spínací (NO) kontakt podle potřeby obvodu.
• Prodloužená 17mm páčka: Snižuje sílu potřebnou k aktivaci spínače a usnadňuje mechanické ovládání externími díly.
• Vysoká elektrická zatížitelnost: Bezpečně zvládá proudové zatížení až 5A při standardním síťovém napětí 250V AC.
• Okamžitá hmatová odeva: Precizní vnitřní mechanismus zajišťuje rychlé překlopení kontaktů s charakteristickým cvaknutím.

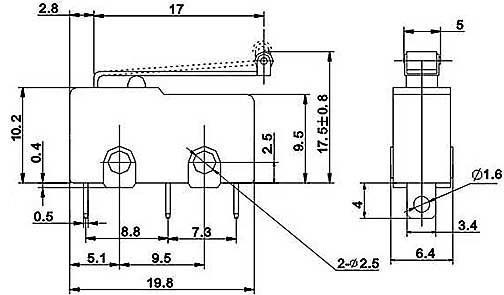

Technické specifikace

Modelové označení

MSW-13

Funkce spínače

ON-(ON) / monostabilní (mžikový)

Konfigurace kontaktů

SPDT (1 pól, přepínací – COM, NO, NC)

Maximální zatížení

250V AC / 5A

Typ a délka ovládacího prvku

Rovná kovová páčka, délka 17 mm

Typ připojení

Ploché pájecí / nasouvací konektory

Návod k zapojení a bezpečnosti:

1. Identifikace svorek (kritické): Spínač má tři vývody. Společný vodič připojte na svorku COM. Pokud chcete, aby byl obvod v klidu vypnutý a sepnul se až při stisku páčky, připojte druhý vodič na svorku NO (Normally Open). Pokud má být obvod v klidu zapnutý a stiskem se přerušit, použijte svorku NC (Normally Closed).
2. Montáž a pájení: Při pájení vodičů na konektory postupujte rychle. Nadměrné a dlouhé zahřívání pákou mikrospínače může způsobit roztavení vnitřního plastového uložení a nevratné zničení nebo geometrické posunutí kontaktů.
3. Dodržení limitů: Nikdy nepřekračujte maximální povolené napětí 250V a proud 5A. Při spínání vysoce induktivních zátěží (např. elektromotorů či elektromagnetů) doporučujeme obvod doplnit o ochranné prvky (zhášecí diodu nebo RC člen) k zamezení jiskření kontaktů.
4. Prostředí: Spínač nemá zvýšené krytí proti vlhkosti. Používejte jej výhradně v suchém a bezprašném prostředí. Chraňte jej před oleji, vodou a agresivními chemikáliemi.

Důležitá upozornění: Zapojení do sítě 230V smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Před jakoukoli manipulací, pájením nebo úpravou zapojení se ujistěte, že je celý obvod bezpečně odpojen od zdroje elektrického proudu. Udržujte mimo dosah dětí.
