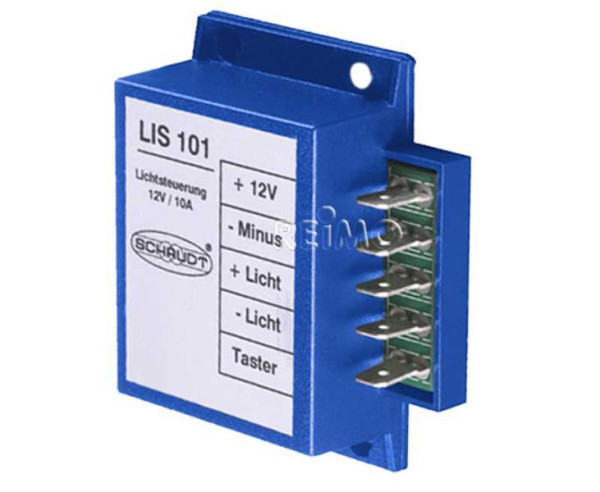

Modul stmívače a dálkového spínače LIS 101 12 V pro LED osvětlení max. 10 A pro karavany a obytná auta

Kompaktní a všestranný stmívací a spínací modul LIS 101 pro 12V palubní systémy, navržený pro plynulou regulaci jasu a dálkové spínání běžných i moderních LED svítidel v obytných automobilech, karavanech a vestavbách. Umožňuje přeměnit libovolné standardní tlačítko bez aretace na plnohodnotný dálkový stmívač a vypínač.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

303226

Hmotnost:

0,14 kg

1 575,54 Kč

1 302 Kč bez DPH

Modul podporuje paralelní připojení více tlačítek, což umožňuje pohodlné ovládání jednoho světelného okruhu z různých míst interiéru (např. od vchodových dveří i přímo od lůžka). Díky vysoké proudové zatížitelnosti až 10 A bezpečně zvládá i rozsáhlejší světelné větve.

Hlavní přednosti:

• Univerzální použití pro LED osvětlení, halogenová i klasická žárovková svítidla na 12 V DC.
• Možnost připojení libovolného běžného spínacího tlačítka (včetně designových řad spínačů).
• Podpora více paralelně zapojených tlačítek pro ovládání světel z několika různých míst vozu.
• Vysoká spínací a stmívací kapacita až 10 A pro ovládání celých světelných zón.
• Velmi nízký klidový odběr proudu v pohotovostním režimu šetřící nástavbovou baterii.
• Mimořádně malé rozměry a hmotnost pouhých 40 g pro snadné skrytí za nábytek nebo do elektroinstalační krabičky.

Technické specifikace a parametry

Typ produktu

Elektronický stmívač a dálkový spínač osvětlení

Modelové označení

LIS 101

Jmenovité vstupní napětí

12 V DC

Provozní rozsah napětí

10,5 – 15,0 V DC

Maximální spínaný proud

10 A

Klidová spotřeba (stand-by)

Cca 0,015 A (15 mA)

Ovládací prvek

Externí tlačítko / tlačítka (spínací kontakt NO)

Vnější rozměry (D × Š × V)

57 × 68 × 24 mm

Hmotnost

0,04 kg (40 g)

Kompatibilní zdroje světla

Stmívatelné 12V LED pásky a svítidla, halogenové i klasické žárovky

Kategorie dílu

Elektroinstalace pro obytná auta, stmívače, LED technika 12 V

Využití

Plynulá regulace jasu a spínání obytného osvětlení pomocí jednoho či více tlačítek

Rozsah dodávky:

• 1× Elektronický stmívací modul LIS 101 (12 V, 10 A)
(Upozornění: K ovládání modulu je zapotřebí samostatné spínací tlačítko, které není součástí dodávky.)

Doporučení k instalaci a způsobu ovládání:

• Logika ovládání tlačítkem: Krátkým stiskem připojeného tlačítka se osvětlení zapne nebo vypne; dlouhým přidržením tlačítka dochází k plynulému stmívání a rozjasňování světla v celém rozsahu.
• Volba ovládacího prvku: Pro řízení modulu použijte výhradně tlačítko (mikrospínač/tlačítkový spínač bez aretace, který se po stisku vrací do výchozí polohy), nikoliv klasický kolébkový přepínač.
• Vícemístné ovládání: Pro pohodlné spínání z více míst stačí zapojit dvě nebo více běžných tlačítek paralelně k řídicímu vstupu modulu.
• Jištění a montáž: Přívodní 12V vedení vždy chraňte vhodnou pojistkou odpovídající průřezu kabelu a celkovému příkonu připojených svítidel (max. 10 A).
