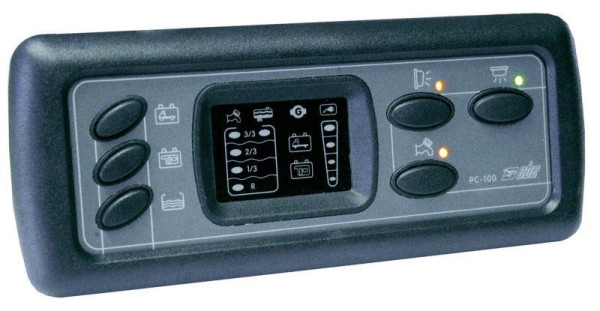

Panel ovládací a zobrazovací CBE PC100 12V s rozvodnou skříní

Doprava zdarma

Kompletní 12V elektrický systém a analogový řídicí panel CBE PC100 je spolehlivým řešením pro správu elektroinstalace v obytných automobilech, karavanech a kempingových vestavbách. Systém se skládá ze zobrazovacího panelu s LED indikátory a výkonné rozvodné skříně (DS300/DS300-KN).Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302599

Hmotnost:

2,30 kg

7 508,78 Kč

6 206 Kč bez DPH

Zajišťuje bezpečné napájení a kontrolu všech klíčových spotřebičů, dobíjení palubní baterie za jízdy i přehled o stavu nádrží a napětí akumulátorů.

Hlavní přednosti:

• Přehledný LED panel pro snadnou kontrolu stavu palubní sítě a nádrží.
• Integrované čerpadlové relé umožňující bezproblémový provoz i výkonnějších vodních čerpadel.
• Bateriové odpojovací relé pro automatické dobíjení nástavbové baterie z alternátoru během jízdy.
• Chladničkové relé zajišťující automatické odpojení 12V provozu chladničky při vypnutém motoru.
• Kompletní jištění – rozvodná skříň obsahuje 9 trubičkových/autopojistek pro světla, čerpadlo, topení, schůdek, solární dobíjení a další okruhy.

Technické specifikace a parametry

Typ produktu

Zobrazovací a řídicí systém elektroinstalace (PC100)

Jmenovité napětí

12 V DC

Rozměry panelu (Š × V)

192 × 78 mm

Funkce ovládacího panelu

• Hlavní vypínač 12 V s kontrolní LED
• Vypínač vodního čerpadla s kontrolní LED
• Ukazatel napětí startovací i obytné baterie (4× LED)
• Ukazatel hladiny čerstvé vody (4× LED)
• Signalizace plné odpadní nádrže (LED)
• Kontrolka nabíjení z alternátoru a připojení 230 V

Výbava rozvodné skříně

9 jištěných okruhů, relé čerpadla, odpojovací/dobíjecí relé, relé chladničky

Barva panelu

Černá / Šedá

Celková hmotnost

2,0 kg

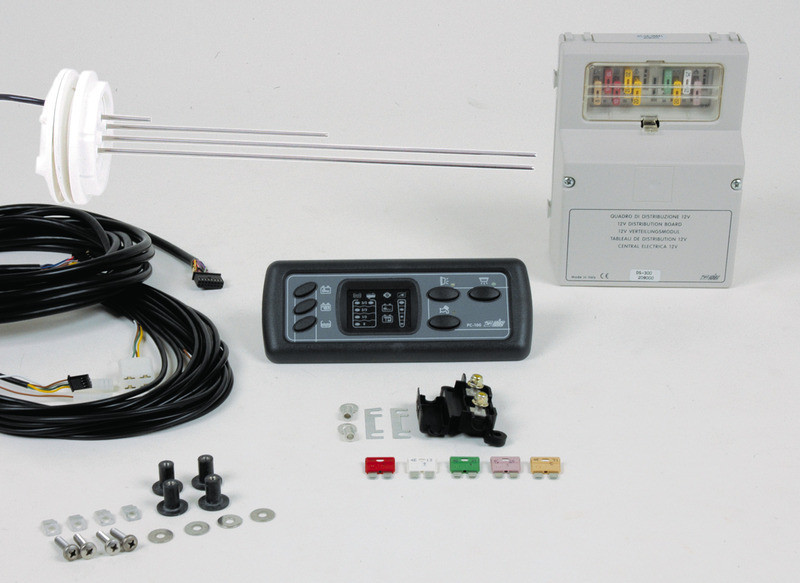

Rozsah dodávky:

• 1× Ovládací a zobrazovací panel PC100 (192 × 78 mm)
• 1× Distribuce a rozvodná pojistková skříň (DS300)
• Připojovací kabeláž k panelu a konektory

Důležitá upozornění pro instalaci:

• Elektrické zapojení: Montáž vyžaduje odpovídající odborné znalosti v oblasti 12V elektroinstalací obytných vozidel. Správné zapojení relé dobíjení vyžaduje signál D+ z alternátoru.
• Příslušenství pro měření nádrží: Pro správnou funkci ukazatelů vody je nutné použít kompatibilní tyčové nebo bodové snímače hladiny v nádrži čerstvé i odpadní vody (nejsou vždy součástí základní sady).
• Ochrana obvodů: Při osazování pojistek vždy dodržujte maximální povolené hodnoty proudového zatížení podle průřezu použité kabeláže pro daný spotřebič.
