Systém řídicí CBE PC380, kompletní 12V sada s LCD displejem, černý

Doprava zdarma

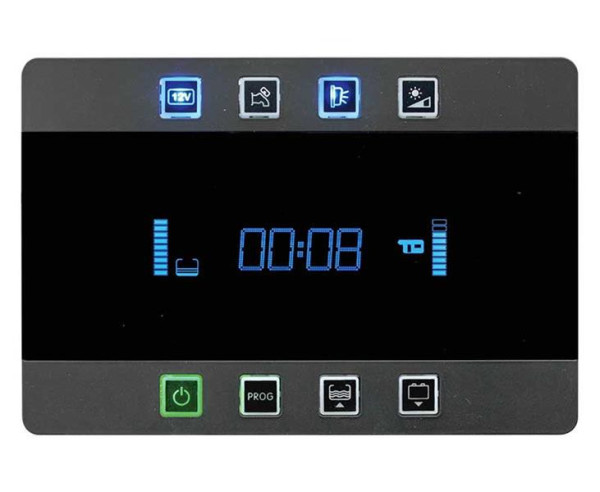

Kompletní digitální řídicí a indikační systém CBE PC380 (System PC380 12V schwarz) v elegantním černém provedení představuje komplexní centrum palubní elektroinstalace pro obytné automobily, kempingové vestavby a karavany. Srdcem celého systému je ultra plochý interiérový ovládací panel s přehledným podsvíceným LCD displejem o rozměrech 190 × 78 mm s celkovou hloubkou pouhých 24 mm (pohledová hloubka po zápustné montáži je pouhých 11 mm). Tento inteligentní systém sdružuje veškeré klíčové ovládací a diagnostické prvky obytné nástavby do jednoho uživatelsky přívětivého místa, což zjednodušuje správu palubní energie a vodního hospodářství na cestách.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

302605

Hmotnost:

2,36 kg

12 803,86 Kč

10 582 Kč bez DPH

Sada obsahuje vedle samotného LCD panelu také robustní 12V silovou rozvodnou skříň (připojovací box), která zajišťuje bezpečné jištění spotřebičů pomocí 9 integrovaných feinsicherungen (tavných autopojistek) pro okruhy světel, chladničky, vodní pumpy, topení, elektrického nástupního schůdku či solárního dobíjení. Rozvodný box je osazen výkonným relé pro bezproblémový chod velkých tlakových čerpadel, integrovaným oddělovacím relé pro automatické dobíjení nástavbové baterie z alternátoru během jízdy a inteligentním odpojovacím relé, které automaticky vypne napájení trojkombinační chladničky při vypnutí motoru, aby nedošlo k nechtěnému vybití startovacího akumulátoru.

Hlavní přednosti:

• Kompletní elektrocentrála v jednom balení: Spojuje digitální měření, hlavní vypínače a kompletní jištění spotřebičů do uceleného okruhu.
• Diagnostika akumulátorů v reálném čase: Přesné zobrazení napětí startovací (motorové) i nástavbové (palubní) baterie včetně indikace dobíjení z alternátoru.
• Pokročilé měření hladiny vody: Podpora pro plynulé zobrazení množství čerstvé vody (při použití elektronické sondy) a blikající alarm plné odpadní nádrže.
• Termostat a integrované hodiny: Součástí balení jsou přesná teplotní čidla pro okamžité zobrazení vnitřní a vnější teploty na displeji.
• Bezpečnostní relé pro chladničku: Automaticky odpojuje 12V okruh absorpční chladničky při zastavení motoru a chrání startovací baterii před hlubokým vybitím.

Technické specifikace
Jmenovité systémové napětí	12 V DC (stejnosměrný proud)
Rozměry LCD panelu	190 mm × 78 mm × 24 mm (Šířka × Výška × Celková hloubka)
Zabudované ovládací prvky	Hlavní 12V spínač, spínač vodního čerpadla, spínač osvětlení (vše s LED indikací)
Integrované jistící prvky	Silový rozvaděč s 9 tavnými nožovými autopojistkami pro jednotlivé okruhy
Podporovaná výška nádrží	Kompatibilní s elektronickými sondami pro výšky nádrží 300 / 260 / 200 mm
Doplňkové indikátory displeje	230 V síťová přípojka, hodiny, vnitřní teplota, vnější teplota
Barevné provedení panelu	Černá (matný černý plastový rámeček)

Rozsah dodávky:

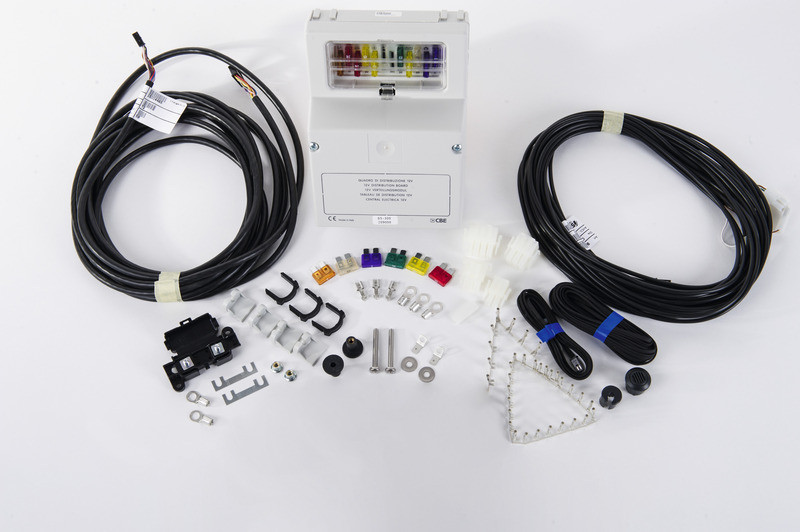

• Obsah prodejního balení: 1× LCD digitální ovládací panel PC380 v černé barvě, 1× silový 12V rozvodný a pojistkový box s integrovanými relé, 1× propojovací datový kabel k ovládacímu panelu (délka 6 m), 1× propojovací kabelový svazek pro nádrže a sondy (délka 6 m), 1× čidlo vnitřní teploty (délka kabelu 1,5 m), 1× čidlo venkovní teploty (délka kabelu 5 m), kompletní sytémová sada 50 náhradních autopojistek různých hodnot, externí držáky pojistek pro instalaci přímo u baterií a schématický návod k zapojení.
• Co není součástí dodávky: Měřicí sondy do nádrže na čerstvou vodu (elektronická tyčová či silikonová sonda se volí a dokupuje samostatně podle skutečné výšky instalované nádrže), sondy/kontakty pro odpadní nádrž, silové napájecí vodiče o velkých průřezech pro spojení akumulátorů s rozvodným boxem, izolační chráničky kabelů ani instalační elektroinstalační nářadí nejsou součástí této dodávky a zajišťují se samostatně!

Bezpečnostní pravidla a instalační limity:

• Správné dimenzování silových kabelů a jištění u baterie: Propojení mezi startovací baterií, nástavbovou baterií a 12V rozvodným boxem CBE přenáší během dobíjení z alternátoru velmi vysoké proudy (často přes 30–50 A). Přívodní vodiče musí mít dostatečný průřez (minimálně 6 mm² až 10 mm² v závislosti na délce vedení), aby nedocházelo k nebezpečnému přehřívání kabelů a úbytkům napětí. Každý kladný vodič připojený k akumulátorům musí být bezpodmínečně jištěn odpovídající tavnou pojistkou (např. 40A / 50A Maxi pojistkou) umístěnou co nejblíže (do 20 cm) k pólu baterie. Zanedbání tohoto jištění představuje extrémní riziko vzniku požáru vozidla v případě náhodného prodření izolace kabelu o ostré hrany karoserie.
• Striktní instalace silového rozvaděče v suchém a odvětrávaném prostoru: Zatímco ovládací panel je určen pro montáž na stěnu interiéru, silový rozvodný box s pojistkami a relé generuje při vysokém zatížení teplo. Box musí být pevně namontován v suchém, krytém a dobře větraném prostoru (např. pod sedačkou, v technické skříňce), kde je stoprocentně chráněn před stříkající vodou, prachem a mechanickým poškozením. Je přísně zakázáno box instalovat do prostor s výskytem plynů (např. do uzavřených schránek na plynové lahve) nebo do blízkosti vodních rozvodů, kde by případný únik vody mohl způsobit fatální zkrat a destrukci palubní sítě.
• Opatrnost při vedení teplotních čidel a zamezení rušení: Kabel venkovního teplotního čidla (délka 5 m) musí být vyveden pod podvozek vozidla na místo chráněné před přímým slunečním svitem a odstřikující vodou od kol (ideálně do stínu pod plastový nárazník či kryt podvozku), aby nedocházelo k drastickému zkreslení měřených hodnot. Při protahování kabelů čidel a komunikačního datového kabelu k LCD panelu se vyhněte souběhu s hlavními silovými kabely 12 V (vedoucími k měniči napětí nebo solárnímu regulátoru) a střídavými rozvody 230 V. Elektromagnetická indukce by mohla způsobovat rušení datového přenosu, což by vedlo k chybám měření, blikání displeje nebo výpadkům komunikace.
