Vypínač páčkový ON-OFF 1 pol. 250V/10A

Klasický celokovový jednopólový páčkový vypínač KN3C-101P s konfigurací ON-OFF a jmenovitým zatížením 250V / 6A je tradičním a vysoce spolehlivým prvkem pro spínání elektrických obvodů.Více informací

Obvykle do 3 dnů od objednání

Obj. číslo:

617594

Hmotnost:

0,10 kg

36,42 Kč

30 Kč bez DPH

Tento robustní miniaturní spínač s kovovou páčkou vyniká dlouhou mechanickou životností a jasnou hmatovou odezvou při přepnutí. Je ideální volbou pro servis a stavbu měřicích přístrojů, panelů v dílnách, modelářských projektů, ovládání osvětlení nebo jako náhradní díl pro starší typy elektroniky a spotřebičů. Montuje se do kruhového otvoru a zajišťuje se pomocí matic.

Hlavní přednosti páčkového vypínače KN3C-101P:

• Odolná kovová konstrukce: Kovová páčka a závitové pouzdro zaručují vysokou mechanickou odolnost proti poškození a opotřebení.
• Jednoduchá kruhová montáž: Pro instalaci stačí vyvrtat běžný kulatý otvor, což je výrazně snazší než vyřezávání obdélníkových výřezů.
• Spolehlivý šroubový/pájecí spoj: Spodní kontakty jsou připraveny pro bezpečné připájení vodičů nebo mechanické zajištění.
• Kompaktní rozměry: Minimalistické provedení šetří drahocenné místo na předních i zadních panelech přístrojových skříní.

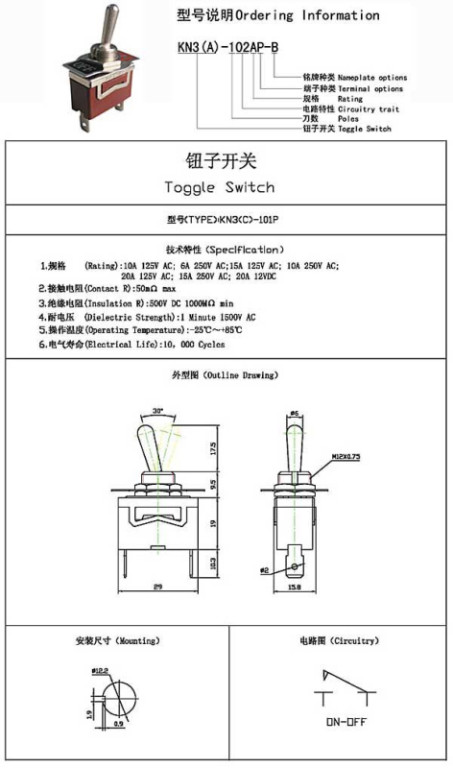

Technické specifikace

Modelové označení

KN3C-101P

Funkce spínače

ON - OFF (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

1pólový / 2 piny (pájecí očka)

Maximální jmenovité zatížení

250V AC / 6A (případně 125V AC / 10A)

Materiál ovládacího prvku

Kov (poniklovaná mosaz / ocel)

Způsob uchycení

Do kruhového otvoru pomocí matice (součást balení)

Návod k zapojení, montáži a bezpečnosti:

1. Montáž do panelu: Vyvrtejte do montážního panelu kruhový otvor odpovídající průměru závitového pouzdra vypínače. Odšroubujte vrchní matici, prostrčte vypínač z vnitřní strany panelu ven a z čelní strany jej pomocí matice pevně dotáhněte. Pod matici doporučujeme umístit podložku (pokud je součástí) nebo štítek s označením poloh.
2. Zapojení kontaktů: Vypínač je jednopólový a obsahuje pouze 2 kontakty (piny). Slouží jako klasický spínač – do jednoho pinu přivedete napájecí vodič (fázi u AC nebo plus u DC) a z druhého pinu pokračujete dál ke spotřebiči. Vypínač v poloze ON tyto dva kontakty pevně spojí, v poloze OFF je rozpojí.
3. Pájení vodičů (kritické): Při přímém pájení vodičů na očka kontaktů postupujte precizně a rychle (doba dotyku hrotu max. 2–3 sekundy). Dlouhé vystavení kontaktů vysoké teplotě z mikropáječky způsobí přenos tepla do vnitřního mechanismu, roztavení plastového lůžka a nevratné zničení nebo vychýlení spínacího mechanismu!
4. Izolace spojů: Po úspěšném napájení vodičů důkladně zaizolujte obě obnažená očka pomocí smršťovacích bužírek, aby se předešlo náhodnému zkratu o kovové šasi nebo o sousední vodiče.
5. Provozní prostředí: Vypínač nemá zvýšené krytí proti prachu a vodě (IP20). Používejte jej výhradně v suchém a bezprašném interiéru nebo uvnitř hermeticky uzavřených přístrojových skříní.

Důležitá upozornění: Zapojení do sítě střídavého napětí 230V smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Před jakoukoli manipulací, zapojováním, pájením nebo úpravou panelu se striktně ujistěte, že je celý obvod bezpečně odpojen od zdroje elektrického proudu. Nepřekračujte maximální povolené jmenovité zatížení 6A při 250V. Udržujte mimo dosah dětí.
