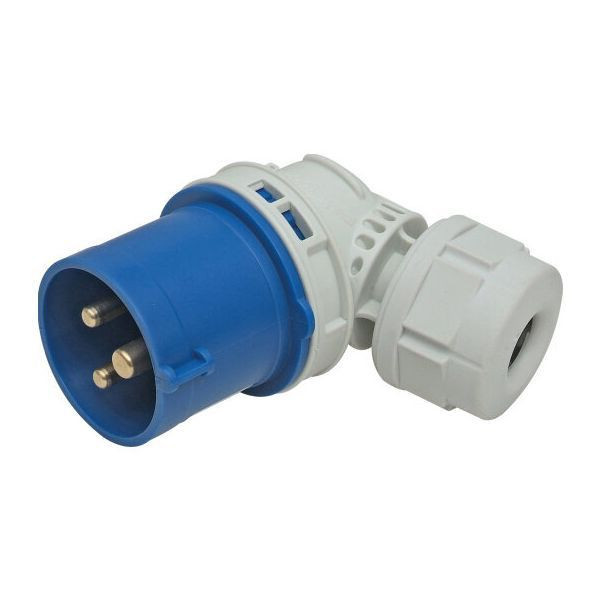

Zástrčka zahnutá, 230V/16A, IP44, CEE
Chytré prostorově úsporné řešení pro bezpečné napájení vašeho karavanu i ve stísněných podmínkách! Úhlová tříkolíková síťová zástrčka CEE Angled Plug (vidlice) v charakteristickém modrém provedení představuje prémiový standard pro připojování obytných přívěsů a vestaveb k elektrickým kempingovým sloupkům. Díky svému promyšlenému zalomenému designu umožňuje připojení napájecího kabelu s minimálním nárokem na prostor, což zabraňuje nebezpečnému lámání vodičů a chrání samotnou zásuvku sloupku před mechanickým páčením.Více informací
Skladem nejméně 1 ks, pozítří je to u Vás
Obj. číslo:
319317
Hmotnost:
0,50 kg
263,05 Kč
217 Kč bez DPH
Konstrukce zástrčky je vyrobena z vysoce kvalitního technického plastu s vynikající rázovou houževnatostí, který bez problémů odolává pádům na tvrdou zem i dlouhodobému outdoorovému zatížení. Celé zařízení váží pouhých 116 gramů při rozměrech 52 mm na šířku, 110 mm na výšku a 84 mm do hloubky. Zástrčka disponuje certifikovanou ochrannou třídou IP44, která zaručuje spolehlivou odolnost proti stříkající vodě a prachu. Vnitřní uspořádání obsahuje 3 mosazné kolíky (piny) konstruované pro standardní evropské kempingové parametry, tedy jmenovité napětí 230 V a jmenovitý proud 16 A.
| • Komfortní úhlový design šetřící místo: Zalomená konstrukce v úhlu 90 stupňů umožňuje, aby připojený kabel visel ze zásuvky sloupku přirozeně přímo dolů, namísto toho, aby vyčníval kolmo do prostoru. To drasticky snižuje riziko, že o kabel někdo neopatrně zakopne, a usnadňuje zapojení v kempingových sloupcích s úzkými uzamykatelnými dvířky. • Zvýšená outdoorová odolnost IP44: Stupeň krytí IP44 poskytuje spolehlivou ochranu proti stříkající vodě ze všech směrů a vniknutí pevných cizích těles větších než 1 mm. Konektor tak bezpečně odolává ranní rose, mírnému dešti i vlhkosti travnatého podkladu na kempovací parcele. • Masivní mosazné kontaktní piny: Tři robustní kolíky jsou vyrobeny z vysoce vodivé mosazi. Tento materiál minimalizuje přechodový odpor, účinně předchází nebezpečnému přehřívání kontaktů při trvalém odběru a vykazuje vynikající odolnost proti oxidaci a povrchové korozi. • Dimenzováno pro plnou 16A zátěž: Konektor plně vyhovuje normám pro jmenovitý proud 16 A a napětí 230 V. Bezpečně tak zvládne dlouhodobé napájení energeticky náročných palubních spotřebičů, jako jsou kávovary, elektrické vařiče, klimatizace nebo plný výkon elektrického topení. • Bezpečné vnitřní šroubové svorky: Vnitřní blok je navržen pro snadné a pevné připojení vodičů. Robustní kabelová vývodka na spodní straně zajišťuje dokonalé utěsnění vstupu kabelu do těla zástrčky a zároveň funguje jako spolehlivá mechanická pojistka proti vytržení žil ze svorek. |
2. Sestavení pouzdra a utěsnění vývodky: Nasuňte vnější modré plastové šasi zpět na vnitřní kontaktní blok a mechanicky jej zajistěte pojistným šroubkem. Následně pevně zašroubujte spodní převlečnou matici kabelové vývodky. Tím dojde ke stlačení vnitřního pryžového kroužku kolem pláště kabelu, což zajistí deklarovanou těsnost IP44 a bezpečně zafixuje kabel proti vytržení při neopatrném zatažení.
3. Správný postup zapojování v kempu: Při příjezdu na parcelu nejprve zapojte opačný konec kabelu (spojku) do napájecí zásuvky vašeho karavanu. Teprve poté vezměte tuto úhlovou CEE zástrčku a zasuňte ji do zásuvky výdejního sloupku v kempu tak, aby kabel směřoval kolmo dolů k zemi. Při odjezdu postupujte přesně obráceně – nejprve odpojte kabel od kempingového sloupku, čímž eliminujete manipulaci s kabelem pod napětím.
4. Čištění a kontrola mosazných kolíků: Tři mosazné piny udržujte v naprosté čistotě. Usazené bláto, písek nebo oxidace na površích kolíků mohou drasticky zvýšit přechodový odpor, což vede k nebezpečnému zahřívání, tavení plastů a v extrémním případě k požáru. Kolíky občas otřete suchým hadříkem, případně odstraňte oxidaci jemným brusným rounem. Před čištěním musí být kabel odpojen od jakéhokoli zdroje napájení.
5. Skladování mimo sezónu: Po ukončení kempingové sezóny kabel se zástrčkou důkladně očistěte od zbytků trávy a hlíny. Zkontrolujte, zda plastové pouzdro nevykazuje praskliny způsobené mechanickým přetížením nebo nechtěným přejetím kolem automobilu. Kabel smotejte a skladujte na suchém místě, mimo dosah extrémních mrazů, které by mohly snižovat elasticitu plastových částí konektoru.
Důležité bezpečnostní upozornění k provozu: Síťová úhlová zástrčka CEE Angled Plug je vysokonapěťová průmyslová komponenta určená výhradně pro mobilní napájení obytných vozidel, karavanů a kempingových zařízení ze schválených rozvodných sloupků s jmenovitými parametry 230 V a elektrickým jištěním maximálně 16 A. Tento konektor smí být montován výhradně na kompatibilní třížilové ohebné kabely určené pro venkovní použití – nikdy jej nemontujte na vnitřní dvoužilové ploché šňůry bez uzemňovacího vodiče, hrozilo by smrtelné zranění elektrickým proudem při poruše jakéhokoli spotřebiče v karavanu! Ochranná třída IP44 zaručuje odolnost proti stříkající vodě (např. běžný déšť), avšak neznamená vodotěsnost – zástrčku nikdy neponořujte do kaluží vody, nemyjte ji pod tekoucí vodou a nenechávejte ji ležet v místech, kde se může hromadit spodní voda. Jakékoli vnitřní zapojování a opravy elektroinstalace smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Výrobce ani distributor nenesou odpovědnost za věcné škody, zkraty, zničení palubní elektroniky vozu či zranění osob vzniklá neodbornou montáží vodičů, použitím kabelu s poddimenzovaným průřezem (minimum pro kemping je 2,5 mm²), zapojením do poškozených či zkorodovaných zásuvek sloupků, nebo provozem prasklého a mechanicky deformovaného pouzdra zástrčky. Balení obsahuje výhradně 1 kus úhlové CEE zástrčky; propojovací kabel ani protilehlá zásuvková spojka nejsou součástí této standardní dodávky.
