Zástrčka do zapalovače 12 / 24 V – s redukčním kroužkem, univerzální, pro auto i DIN zásuvky

Maximální univerzálnost pro jakýkoliv typ palubní zásuvky! Univerzální zástrčka do zapalovače (CL konektor – samec) s odnímatelným redukčním kroužkem umožňuje připojení elektrospotřebičů jak do standardních automobilových zásuvek, tak i do menších vestavných zásuvek typu DIN.Více informací

Skladem nejméně 13 ks, zítra je to u Vás

Obj. číslo:

610913

Hmotnost:

0,10 kg

40,66 Kč

34 Kč bez DPH

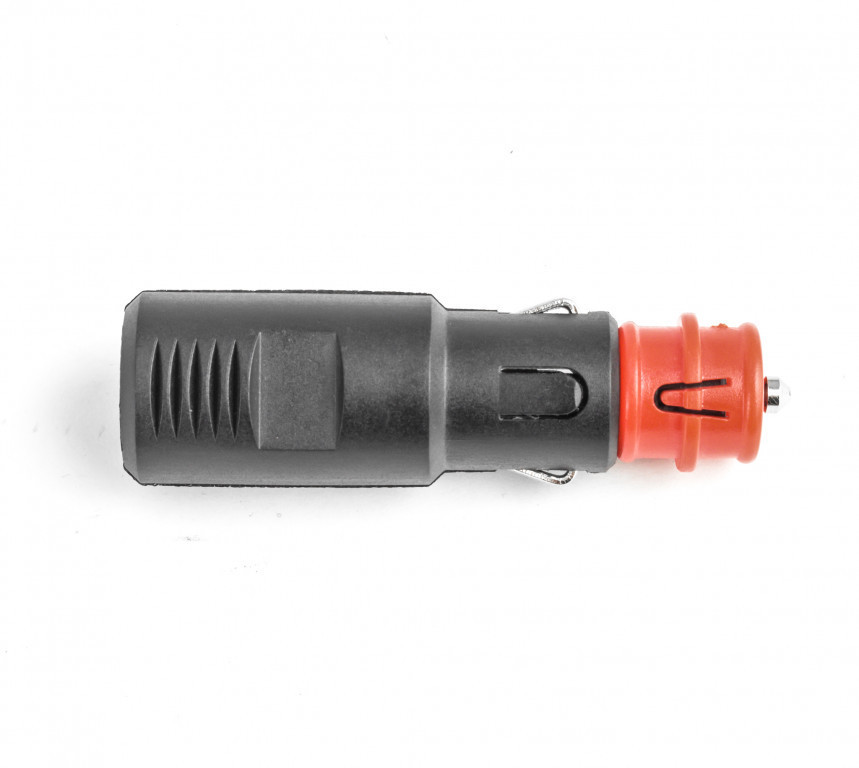

Tato speciální autozástrčka je navržena pro montáž na napájecí kabel a představuje ideální řešení pro řidiče, kteří střídají různé typy vozidel. S nasazeným červeným redukčním kroužkem konektor perfektně sedí v běžné zásuvce autozapalovače osobních a nákladních vozů. Po jednoduchém pootočení a sejmutí tohoto kroužku se zástrčka promění v úzký konektor standardu DIN (ISO 4165), který se běžně používá v motocyklech (např. BMW, KTM, Triumph), obytných vozech, karavanech a zemědělské technice. Robustní tělo je uzpůsobeno pro snadné rozebrání a ukrývá prostor pro integrovanou ochrannou pojistku.

Hlavní přednosti zástrčky s redukčním kroužkem:

• Provedení 2v1: Kompatibilní se standardními CL zásuvkami (průměr 21 mm) i s menšími motocyklovými a palubními DIN zásuvkami (průměr 12 mm).
• Snadná transformace: Změna typu konektoru se provádí pouhým nasazením nebo sejmutím bajonetového redukčního kroužku během několika sekund.
• Bezpečný provoz s pojistkou: Vnitřní konstrukce obsahuje pouzdro pro trubičkovou pojistku, která chrání připojené zařízení před proudovým přetížením.
• Duální napětí 12V / 24V: Plná podpora provozu v osobních automobilech, motocyklech, kamionech, traktorech i na lodích.

Technické specifikace

Typ produktu

Univerzální zástrčka do zapalovače / DIN konektor (samec)

Pracovní napětí

12 V / 24 V (univerzální)

Kompatibilita zásuvek

Standardní CL autozapalovač (s kroužkem) / DIN zásuvka ISO 4165 (bez kroužku)

Způsob montáže

Na napájecí kabel (pájením nebo šroubovými svorkami)

Ochrana obvodu

Integrované vnitřní pouzdro pro výměnnou trubičkovou pojistku

Materiál těla

Odolný termoplast, niklované kontaktní plochy

Obsah balení

1× rozebíratelná univerzální zástrčka, 1× odnímatelný redukční kroužek

Návod k montáži, zapojení a údržbě:

1. Použití redukce: Pro zapojení do klasického autozapalovače ponechte červený kroužek na špičce zástrčky zajištěný v bajonetovém zámku. Pro použití v malé motocyklové nebo vestavné DIN zásuvce kroužkem mírně pootočte a stáhněte jej směrem dopředu.
2. Připojení vodičů: Povolte upevňovací šroub pláště nebo odšroubujte přední matici a zástrčku rozložte. Napájecí kabel provlečte zadním otvorem s gumovou průchodkou. Kladný pól (+ / červený vodič) připojte ke středovému odpruženému hrotu. Záporný pól (- / černý vodič) připojte k bočním přítlačným lamelám (kostra).
3. Složení těla: Kontaktní prvky s bezpečně připevněnými vodiči uložte do vnitřních vodicích drážek. Zkontrolujte, zda uvnitř nejsou volné žíly kabelu, které by mohly způsobit vnitřní zkrat. Přiklopte druhou polovinu krytu a zástrčku pevně sešroubujte.
4. Údržba: Vnitřní pojistku pravidelně kontrolujte v případě výpadku napájení. Po odšroubování přední části vyjměte starou skleněnou trubičku a nahraďte ji novou se stejnou ampérovou hodnotou. Kontakty zástrčky udržujte čisté a suché.

Bezpečnostní upozornění: Montáž na kabel provádějte vždy při odpojeném zdroji napájení. Při zapojování striktně dodržujte polaritu (+ na středový hrot, - na boční lamely), jinak riskujete poškození připojeného spotřebiče. Nepřekračujte maximální povolené proudové zatížení specifikované pro instalovanou vnitřní pojistku. Sejmutý redukční kroužek ukládejte na bezpečné místo, aby nedošlo k jeho ztrátě. Chraňte konektor před vodou a vlhkostí.
