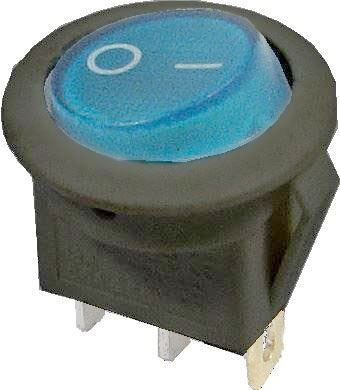

Vypínač kolébkový ON-OFF 12V/16A modrý

Spolehlivý jednopólový kolébkový vypínač IRS-101-8C/D v modrém prosvětleném provedení s konfigurací OFF-ON a jmenovitým zatížením až 16A je speciálně navržen pro bezpečný provoz v nízkonapěťových 12V systémech.Více informací

Skladem nejméně 1 ks, pozítří je to u Vás

Obj. číslo:

725332

Hmotnost:

0,10 kg

Varianty produktu:

17,75 Kč

15 Kč bez DPH

Tento vypínač disponuje integrovaným kontrolním prosvětlením na 12V, které po přepnutí do polohy ON jasně modře signalizuje sepnutý stav. Díky vysokému povolenému proudu 16A a optimalizaci pro stejnosměrné napětí (DC) je ideální volbou pro instalaci do automobilů, karavanů, lodí, pro tuning nebo ovládání LED osvětlení a 12V dílenských zařízení. K upevnění slouží osvědčený systém snap-in pro snadné zacvaknutí do panelu.

Hlavní přednosti vypínače IRS-101-8C/D:

• Jasné modré prosvětlení na 12V: Integrovaná kontrolka je uzpůsobena pro palubní napětí automobilů a nízkonapěťové napájecí zdroje.
• Vysoká zatížitelnost 16A: Robustní konstrukce kontaktů bezpečně zvládá spínání silnějších 12V spotřebičů, jako jsou ventilátory, přídavná světla nebo čerpadla.
• Jednopólové provedení: Jednoduché a přehledné zapojení pro přerušení a spojení kladného vodiče (+).
• Rychlá montáž (Snap-in): Boční plastové západky zajišťují pevné a stabilní uchycení v montážním otvoru bez nutnosti šroubování.

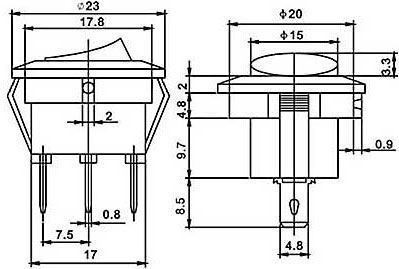

Technické specifikace

Modelové označení

IRS-101-8C/D (Modrý)

Funkce přepínače

OFF - ON (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

1pólový / 3 piny (ploché autokonektory)

Maximální jmenovité zatížení

12V DC / 16A

Napětí prosvětlení

12V (DC – stejnosměrné)

Barevné provedení

Modrá transparentní kolébka, černé plastové tělo

Návod k zapojení, montáži a bezpečnosti:

1. Princip zapojení 3 pinů (kritické): Vypínač je prosvětlený, proto na spodní straně naleznete 3 ploché kontakty. Dva piny slouží jako klasický spínač – do jednoho přivedete kladné napětí (+) od zdroje/baterie a z druhého pokračujete dál ke spotřebiči. Třetí pin (zpravidla barevně odlišený, mosazný nebo označený jako „GND“ / „-“) slouží výhradně k připojení záporného pólu (kostry / minus). Bez připojení tohoto záporného pólu bude vypínač spotřebič normálně zapínat, ale vnitřní kontrolka nebude v poloze ON svítit.
2. Způsob připojení vodičů: Pro instalaci doporučujeme použít standardizované izolované nasouvací konektory (fastony) odpovídající velikosti. Při případném přímém pájení vodičů na piny postupujte rychle, aby vysoká teplota mikropáječky neroztavila plastové uložení kontaktů uvnitř vypínače.
3. Pozor na napětí (zásadní): Tento model je určen pro nízkonapěťové 12V systémy. Nikdy jej nepřipojujte do běžné síťové zásuvky na 230V! Integrované 12V prosvětlení by při zapojení na 230V okamžitě vyhořelo a hrozil by zkrat, požár nebo úraz elektrickým proudem.
4. Provozní prostředí: Vypínač disponuje standardním krytím a není vodotěsný. Používejte jej v suchém prostředí (interiéry vozidel, přístrojové skříně). Chraňte zadní stranu s konektory před vlhkostí a stékající vodou.

Upozornění: Před finálním zapojením si vždy ověřte schéma zapojení vytištěné na boku nebo spodní straně těla vypínače, případně polaritu ověřte multimetrem, abyste předešli nechtěnému zkratu mezi plným plusem a kostrou. Udržujte mimo dosah dětí.
