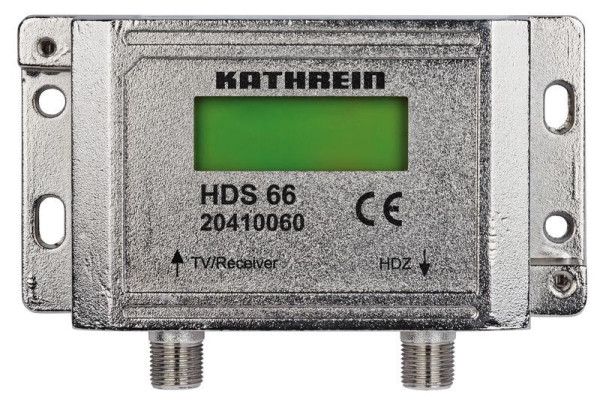

Zobrazovací a řídicí jednotka Kathrein HDS 66 (pro sklonoměry HDZ 60 a HDZ 66) – napájení z přijímače

Originální zobrazovací a ovládací jednotka Kathrein HDS 66 (Anzeige- u. Steuergerät) určená výhradně pro spolupráci s elektronickými snímači náklonu (sklonoměry) Kathrein HDZ 60 a HDZ 66 na manuálně polohovatelných kempingových satelitních anténách (např. Kathrein BAS 60 / BAS 66 na stožáru Shapeg). Zařízení je plně kompatibilní s libovolným satelitním přijímačem (set-top boxem) nebo televizorem s integrovaným DVB-S2 tunerem.Více informací

Obvykle do 14 dnů od objednání

Obj. číslo:

301491

Hmotnost:

0,25 kg

3 731,88 Kč

3 084 Kč bez DPH

Napájení probíhá přímo přes koaxiální kabel ze zapnutého televizoru či přijímače bez nutnosti další kabeláže a displej disponuje funkcí automatického vypnutí podsvícení při nečinnosti.

Hlavní přednosti:

• Přesné digitální zobrazení úhlu elevace pro rychlé a snadné manuální zaměření družice.
• Univerzální kompatibilita s jakýmkoli satelitním přijímačem i televizorem s DVB-S/S2 tunerem.
• Přímé napájení přes koaxiální kabel (F-konektory) – nevyžaduje žádný externí zdroj 12V/230V.
• Automatické vypínání podsvícení displeje při konstantním úhlu náklonu pro úsporu energie.
• Standardizované připojovací rozhraní se 2 F-zdířkami dle IEC 169-24.
• Určeno pro přímé propojení s elektronickými sklonoměry Kathrein HDZ 60 a HDZ 66.

Technické specifikace a parametry

Typ produktu

Zobrazovací a řídicí jednotka satelitního náklonu (Anzeige- u. Steuergerät)

Výrobce / značka

Kathrein

Modelové označení

HDS 66

Kompatibilní sklonoměry

Kathrein HDZ 60 / HDZ 66 (výhradně v této kombinaci)

Kompatibilita koncových zařízení

Libovolný satelitní přijímač (Receiver) nebo TV s vestavěným DVB-S/S2 tunerem

Napájení

Dálkové napájení z připojeného přijímače/TV po koaxiálním kabelu (LNB napájení)

Konektivita / rozhraní

2× F-zásuvka (IEC 169-24) pro vstup/výstup koaxiálního kabelu

Funkce displeje

Digitální ukazatel úhlu elevace s automatickým vypnutím podsvícení při stálé poloze

Využití

Přesné nastavení elevace satelitních antén Kathrein v obytných automobilech a karavanech

Rozsah dodávky:

• 1× Zobrazovací a řídicí jednotka Kathrein HDS 66

Doporučení k zapojení a provozu:

• Zapojení do signálové cesty: Jednotka se vřazuje přímo do koaxiálního vedení mezi satelitní anténu (resp. sklonoměr HDZ 60/66) a televizor či přijímač.
• Podmínka funkce: Pro správné zobrazení hodnot musí být připojený satelitní přijímač nebo televizor zapnutý (s aktivním napájením LNB 13/18 V).
