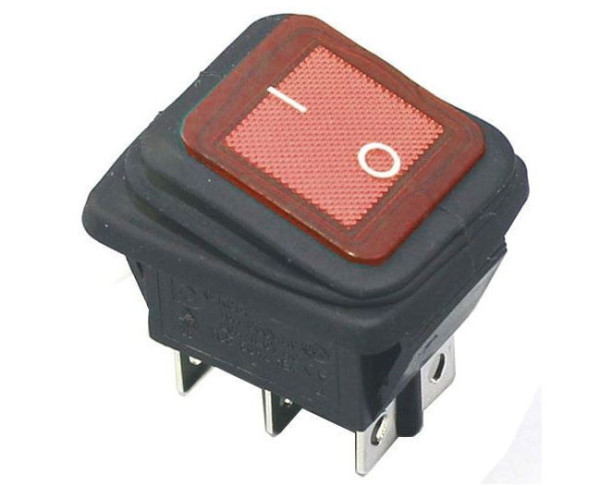

Vypínač kolébkový KCD2-202W, ON-ON 250V/20A červený vodotěsný

Vysoce odolný dvoupólový kolébkový vypínač KCD2-202W v červeném provedení s konfigurací ON-ON a proudovým zatížením až 16A je vybaven integrovanou vodotěsnou silikonovou krytkou pro spolehlivý provoz v náročných podmínkách.Více informací

Skladem nejméně 1 ks, pozítří je to u Vás

Obj. číslo:

739973

Hmotnost:

0,10 kg

Varianty produktu:

38,12 Kč

32 Kč bez DPH

Tento robustní přepínač bez prosvětlení umožňuje současné spínání nebo přepínání dvou nezávislých elektrických okruhů (DPDT). Díky zvýšené odolnosti proti vlhkosti a stříkající vodě je ideální pro instalaci do zahradní techniky, průmyslových strojů, automobilů, lodí nebo omyvatelných zařízení. Je určen do montážního otvoru o rozměrech 28,5 × 21 mm.

Hlavní přednosti vypínače KCD2-202W:

• Vodotěsná ochrana: Průhledný silikonový kryt na kolébce spolehlivě chrání vnitřní kontakty před vodou, prachem a nečistotami.
• Dvoupólové provedení (6 pinů): Umožňuje bezpečně odpojit jak fázový, tak nulový vodič současně, případně přepínat mezi dvěma okruhy.
• Vysoká zatížitelnost 16A: Bez problémů zvládá spínání silnějších spotřebičů, jako jsou čerpadla, ohřívače nebo motory.
• Snadná nacvakávací montáž: Systém „snap-in“ umožňuje rychlé a pevné uchycení pouhým zatlačením vypínače do připraveného otvoru.

Technické specifikace

Modelové označení

KCD2-202W

Funkce přepínače

ON - ON (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

2pólový / 6 pinů (ploché autokonektory 6,3 mm)

Maximální jmenovité zatížení

250V AC / 16A (případně 125V AC / 20A)

Rozměry montážního otvoru

28,5 × 21 mm

Barevné provedení / Prosvětlení

Červená kolébka, černé tělo / Bez prosvětlení (bez doutnavky/LED)

Stupeň ochrany

Vodotěsný (s osazenou silikonovou krytkou z čelní strany)

Návod k zapojení, montáži a bezpečnosti:

1. Příprava otvoru: Do montážního panelu vyřízněte přesný obdélníkový otvor o rozměrech 28,5 × 21 mm. Tloušťka panelu by měla odpovídat rozsahu fixačních západek na těle vypínače.
2. Zapojení kontaktů (kritické): Vypínač má 6 plochých konektorů (vždy dvě trojice vedle sebe). Středové piny obvykle slouží jako společný přívod napájení (COM). Krajní piny se propojují ke spotřebičům podle toho, v jaké poloze kolébky má být daný okruh aktivní. Před zapojením si pomocí multimetru ověřte logiku spínání kontaktů pro váš konkrétní záměr.
3. Připojení vodičů: K zapojení doporučujeme použít izolované nasouvací konektory (fastony) 6,3 mm, které zajistí pevný a bezpečný spoj. Pokud se rozhodnete vodiče na piny pájet, postupujte rychle – dlouhé zahřívání může roztavit plastový kryt a vychýlit vnitřní kontakty.
4. Zachování vodotěsnosti: Vodotěsná silikonová krytka chrání vypínač z čelní (ovládací) strany. Zadní strana s konektory nesmí být vystavena stékající nebo stříkající vodě. Při montáži do vysoce vlhkého prostředí doporučujeme zadní konektory izolovat smršťovací bužírkou nebo nanést ochranný gel.

Důležitá upozornění: Zapojení do sítě 230V smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Před jakoukoli manipulací, zapojováním nebo úpravou kabeláže se striktně ujistěte, že je celý obvod bezpečně odpojen od zdroje elektrického proudu. Nepřekračujte maximální povolené zatížení 16A. Udržujte mimo dosah dětí.
