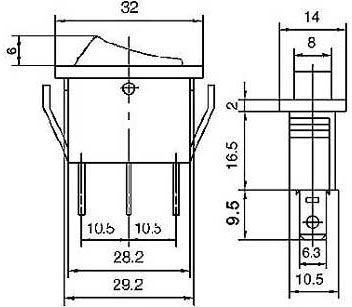

Vypínač kolébkový OFF-ON 1pol.250V/15A modrý

Spolehlivý jednopólový kolébkový vypínač IRS-101-1C v modrém prosvětleném provedení s konfigurací OFF-ON a jmenovitým zatížením až 15A je ideální pro spínání síťových okruhů v domácích spotřebičích, dílenských zařízeních i elektronických přístrojích.Více informací

Skladem nejméně 1 ks, pozítří je to u Vás

Obj. číslo:

627863

Hmotnost:

0,10 kg

Varianty produktu:

19,71 Kč

16 Kč bez DPH

Tento vypínač disponuje integrovanou doutnavkou na 230V, která po zapnutí jasně modře signalizuje stav „ZAPNUTO“. Díky úzkému obdélníkovému profilu je určen pro montáž do specifického otvoru o rozměrech 30,3 × 10,6 mm, kde se pevně zajistí pomocí integrovaných bočních západek (systém snap-in).

Hlavní přednosti vypínače IRS-101-1C:

• Jasné modré prosvětlení: Integrovaná doutnavka pro napětí 230V poskytuje okamžitou vizuální kontrolu o stavu zapnutí okruhu.
• Vysoká zatížitelnost 15A: Robustní kontakty bezpečně zvládnou trvalejší proudové zatížení běžných elektrických zařízení.
• Úzký elegantní profil: Rozměr otvoru 30,3 × 10,6 mm je ideální do míst, kde je na předním panelu nedostatek prostoru.
• Snadné připojení: Tři ploché kontakty (piny) na spodní straně umožňují rychlé nasunutí konektorů nebo přímé pájení.

Technické specifikace

Modelové označení

IRS-101-1C

Funkce přepínače

OFF - ON (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

1pólový / 3 piny (ploché autokonektory)

Maximální jmenovité zatížení

250V AC / 15A

Typ a napětí prosvětlení

Integrovaná doutnavka / 230V AC

Rozměry montážního otvoru

30,3 × 10,6 mm

Barevné provedení

Modrá transparentní kolébka, černé plastové tělo

Návod k zapojení, montáži a bezpečnosti:

1. Příprava montážního otvoru: V panelu zhotovte přesný obdélníkový výřez o rozměrech 30,3 × 10,6 mm. Vypínač následně z čelní strany jednoduše zatlačte, dokud plastové boční západky pevně nezaskočí.
2. Princip zapojení 3 pinů (kritické): Jelikož je vypínač prosvětlený, obsahuje 3 kontakty. Dva piny (zpravidla mosazné/stříbrné) slouží jako klasický jednopólový spínač pro rozpojení a spojení fázového vodiče. Třetí pin (často barevně odlišený nebo označený) slouží výhradně k připojení nulového vodiče (N). Bez připojeného nulového vodiče bude vypínač fungovat, ale vnitřní doutnavka v poloze ON nesvítí. Před finálním připojením doporučujeme ověřit schéma zapojení vytištěné na boku těla vypínače.
3. Způsob připojení vodičů: K zapojení použijte odpovídající izolované nasouvací konektory (fastony). Pokud se rozhodnete pro pájení drátů přímo na piny, pracujte s mikropáječkou rychle – dlouhé vystavení vysokým teplotám roztaví plastové uložení a nevratně poškodí vnitřní mechanismus spínače.
4. Provozní prostředí: Tento vypínač nemá zvýšené krytí proti vlhkosti (IP20). Používejte jej výhradně v suchém a bezprašném interiéru. Chraňte jej před stékající vodou, kondenzací a jakýmkoliv kontaktem s kapalinami.

Důležitá upozornění: Zapojení do sítě 230V smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Před jakoukoli manipulací, zapojováním nebo úpravou kabeláže se striktně ujistěte, že je celý obvod bezpečně odpojen od zdroje elektrického proudu. Nepřekračujte maximální povolené zatížení 15A. Udržujte mimo dosah dětí.
