Vypínač kolébkový ON-OFF 1pol.12V/20A

Vysoce výkonný jednopólový kolébkový vypínač ASW-20D v černo-červeném provedení s integrovanou červenou LED diodou na 12V a proudovou zatížitelností až 20A je špičkovou volbou pro náročné nízkonapěťové systémy.Více informací

Obvykle do 3 dnů od objednání

Obj. číslo:

711413

Hmotnost:

0,10 kg

Varianty produktu:

32,50 Kč

27 Kč bez DPH

Tento robustní autovypínač je navržen speciálně pro stabilní spínání stejnosměrného proudu (DC). Vestavěná LED dioda po přepnutí do polohy ON jasně červeně signalizuje sepnutý stav. Díky vysokému limitu 20A je ideální pro instalaci do automobilů, tuningových panelů, karavanů, lodí, pro off-road příslušenství, navijáky nebo výkonné LED světelné rampy.

Hlavní přednosti vypínače ASW-20D:

• Extra vysoká zatížitelnost 20A: Bezpečně zvládá přímé spínání i proudově velmi náročných 12V spotřebičů bez nutnosti instalovat spínací relé.
• Úsporná červená LED kontrolka: Oproti klasickým doutnavkám má LED dioda minimální odběr, dlouhou životnost a čisté, jasné světlo.
• Odolná konstrukce: Ergonomický kulatý/oválný tvar těla se skvěle ovládá a esteticky zapadne do palubní desky či přístrojové skříně.
• Rychlá montáž (Snap-in): Boční plastové lamely zajišťují pevné a stabilní uchycení v montážním otvoru panelu.

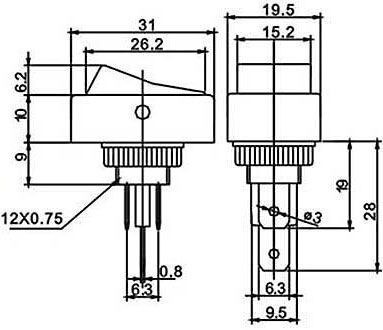

Technické specifikace

Modelové označení

ASW-20D (Červená LED)

Funkce přepínače

ON - OFF (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

1pólový / 3 piny (ploché nožové konektory 6,3 mm)

Maximální jmenovité zatížení

12V DC / 20A

Typ a napětí prosvětlení

Integrovaná LED dioda / 12V (stejnosměrné DC)

Barevné provedení

Červená transparentní kolébka, černé plastové tělo

Návod k zapojení, montáži a bezpečnosti:

1. Logika zapojení 3 pinů (kritické): Vypínač je prosvětlený diodou LED, u které je nutné striktně dodržet správnou polaritu. Na boku nebo spodní straně těla naleznete označení pinů:
    • Pin označený jako „+“ / „Power“ / „1“: Připojte kladný přívod (+) od zdroje napájení nebo autobaterie (vždy přes odpovídající pojistku).
    • Pin označený jako „A“ / „Load“ / „2“: Propojte s kladným pólem (+) vašeho spotřebiče (např. LED rampy).
    • Pin označený jako „-“ / „GND“ / „3“ (zpravidla mosazný/zlatý): Připojte na záporný pól (kostru vozidla / minus baterie). Tento pin slouží výhradně pro napájení vnitřní LED diody. Pokud jej nezapojíte, vypínač bude spotřebič zapínat, ale LED v poloze ON nebude svítit.
2. Způsob připojení vodičů: K instalaci použijte izolované nasouvací konektory (fastony) šířky 6,3 mm. V případě přímého pájení na piny postupujte rychle (max. 3 sekundy), aby vysoká teplota mikropáječky nepoškodila plastové uložení vnitřních kontaktů.
3. Striktní zákaz síťového napětí (zásadní): Tento vypínač je konstruován výhradně pro nízké stejnosměrné napětí 12V. Nikdy jej nepřipojujte do standardní síťové zásuvky na 230V! Hrozí okamžité vyhoření LED diody, zkrat, požár a smrtelné nebezpečí úrazu elektrickým proudem.
4. Prostředí: Vypínač nemá zvýšené krytí proti vodě. Používejte jej v suchém prostředí (interiér vozidla, přístrojové skříně). Chraňte zadní konektory před přímou vlhkostí.

Důležité upozornění: Při instalaci do automobilů vždy zapojujte přívodní vodič přes odpovídající tavnou pojistku dimenzovanou podle odběru spotřebiče, abyste ochránili kabeláž před zkratem. Udržujte mimo dosah dětí.
