Vypínač kolébkový ON-OFF 12V/16A žlutý

Spolehlivý jednopólový kolébkový vypínač IRS-101-8C/D ve žlutém prosvětleném provedení s konfigurací ON-OFF a jmenovitým zatížením až 16A je dlouhodobě ověřenou volbou pro provoz v nízkonapěťových 12V systémech.Více informací

Skladem nejméně 1 ks, pozítří je to u Vás

Obj. číslo:

725330

Hmotnost:

0,10 kg

Varianty produktu:

24,49 Kč

20 Kč bez DPH

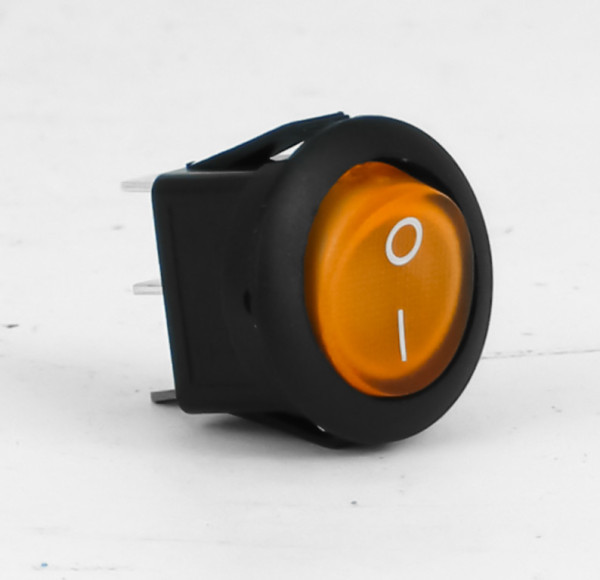

Tento vypínač obsahuje integrované kontrolní prosvětlení na 12V, které po přepnutí do zapnuté polohy jasně žlutě (oranžově-žlutě) signalizuje aktivní stav okruhu. Díky vysokému povolenému proudu 16A a optimalizaci pro stejnosměrné napětí (DC) se skvěle hodí do automobilů, karavanů, lodí, pro tuning, modelářství nebo k ovládání 12V LED osvětlení. Rychlé upevnění do panelu zajišťuje praktický systém snap-in.

Hlavní přednosti vypínače IRS-101-8C/D:

• Jasné žluté prosvětlení na 12V: Integrovaná kontrolka je přizpůsobena pro standardní palubní síť vozidel a nízkonapěťové zdroje.
• Vysoká zatížitelnost 16A: Robustní konstrukce vnitřních kontaktů bezpečně zvládá spínání i proudově náročnějších 12V spotřebičů.
• Jednopólové provedení: Jednoduché a přehledné zapojení určené pro přerušení a spojení kladného vodiče (+).
• Rychlá montáž (Snap-in): Boční plastové západky zajišťují pevné a stabilní uchycení v montážním otvoru bez nutnosti šroubování.

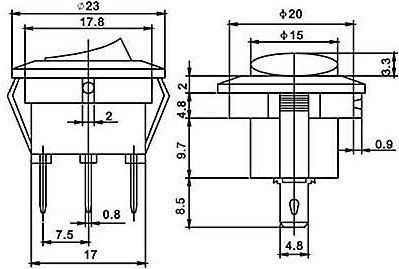

Technické specifikace

Modelové označení

IRS-101-8C/D (Žlutý)

Funkce přepínače

ON - OFF (bistabilní, dvě pevné polohy)

Počet pólů / kontaktů

1pólový / 3 piny (ploché autokonektory)

Maximální jmenovité zatížení

12V DC / 16A

Napětí prosvětlení

12V (DC – stejnosměrné)

Barevné provedení

Žlutá / oranžovo-žlutá transparentní kolébka, černé plastové tělo

Návod k zapojení, montáži a bezpečnosti:

1. Princip zapojení 3 pinů (kritické): Vypínač je prosvětlený, proto na spodní straně naleznete 3 ploché kontakty. Dva piny slouží jako klasický spínač – do jednoho přivedete kladné napětí (+) od zdroje/baterie a z druhého pokračujete dál ke spotřebiči. Třetí pin (zpravidla barevně odlišený, mosazný nebo označený jako „GND“ / „-“) slouží výhradně k připojení záporného pólu (kostry / minus). Bez připojení tohoto záporného pólu bude vypínač spotřebič normálně zapínat, ale vnitřní kontrolka nebude v zapnuté poloze svítit.
2. Způsob připojení vodičů: Pro instalaci doporučujeme použít standardizované izolované nasouvací konektory (fastony) odpovídající velikosti. Při případném přímém pájení vodičů na piny postupujte rychle, aby vysoká teplota mikropáječky neroztavila plastové uložení kontaktů uvnitř vypínače.
3. Pozor na napětí (zásadní): Tento model je určen pro nízkonapěťové 12V systémy. Nikdy jej nepřipojujte do běžné síťové zásuvky na 230V! Integrované 12V prosvětlení by při zapojení na 230V okamžitě vyhořelo a hrozil by zkrat, požár nebo úraz elektrickým proudem.
4. Provozní prostředí: Vypínač disponuje standardním krytím a není vodotěsný. Používejte jej v suchém prostředí (interiéry vozidel, přístrojové skříně). Chraňte zadní stranu s konektory před vlhkostí a stékající vodou.

Upozornění: Před finálním zapojením si vždy ověřte schéma zapojení vytištěné na boku nebo spodní straně těla vypínače, případně polaritu ověřte multimetrem, abyste předešli nechtěnému zkratu mezi plným plusem a kostrou. Udržujte mimo dosah dětí.
